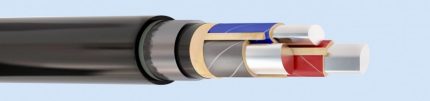

Алюминиевый кабель АСШв
Назад к товарам
Медный кабель СШв

Медный кабель ЦСШв

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.112
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5

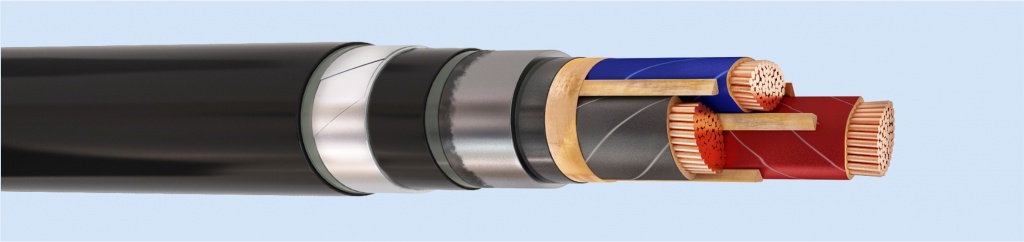

Конструкция

Жила - медная многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная нестекающим составом
Поясная изоляция - бумага, пропитанная нестекающим составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - битумный слой, лента ПЭТ-Э пленки и выпрессованная ПВХ оболочка

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
6 кВ 10 кВ 6 кВ 10 кВ
3х35 30,8 2759 34,7 3231
3х50 33,0 3382 37,3 3899
3х70 36,1 4186 39,9 4728
3х95 39,3 5190 43,2 5736
3х120 42,0 6115 46,2 6760
3х150 45,8 7349 49,8 8066
3х185 48,9 8602 52,8 9369
3х240 52,7 10535 57,0 11329
