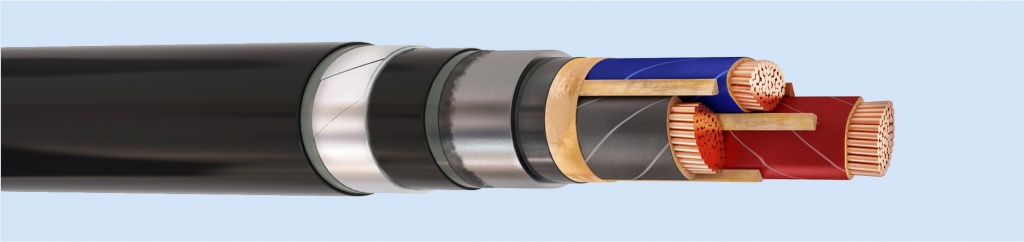

Медный кабель СБШнг(А)
Назад к товарам
Медный кабель СБГ

Медный кабель ЦСБШнг(А)

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.111
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5
Конструкция

Жила - медная однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная нестекающим составом
Поясная изоляция - бумага, пропитанная нестекающим составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - подушка из крепированной бумаги, две стальные ленты и наружный покров из ПВХ пластиката пониженной горючести

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
6 кВ 10 кВ 6 кВ 10 кВ
3х35 35,4 39,3 3573 4135
3х50 37,6 41,8 4256 4869
3х70 40,6 44,5 5138 5769
3х95 43,9 47,7 6226 6858
3х120 46,5 50,8 7218 7957
3х150 50,4 54,4 8503 9307
3х185 53,4 57,4 9913 10765
3х240 57,2 61,1 12033 12860
