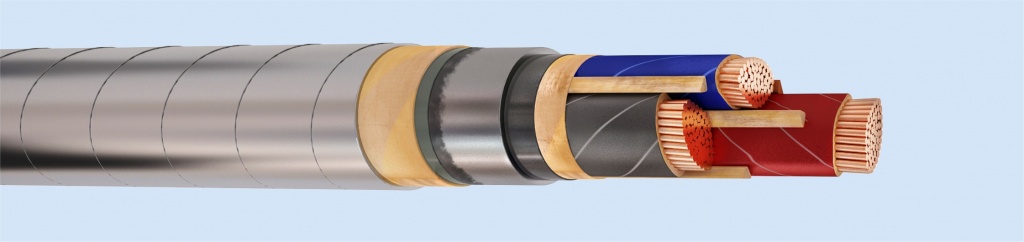

Медный кабель СБ2лГ
Назад к товарам
Медный кабель СГ

Медный кабель ЦСБГ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.111
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5
Конструкция

Жила - медная однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная нестекающим составом
Поясная изоляция - бумага, пропитанная нестекающим составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - подушка из крепированной бумаги, две стальные ленты, без наружного покрова

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
6 кВ 10 кВ 6 кВ 10 кВ
3х35 30,7 34,6 3235 3703
3х50 32,9 36,8 3777 4374
3х70 36,0 39,9 4700 5286
3х95 39,3 43,1 5750 6338
3х120 41,9 45,8 6713 7360
3х150 45,4 49,4 7910 8665
3х185 48,4 52,4 9282 10086
3х240 52,0 55,9 11061 11865
