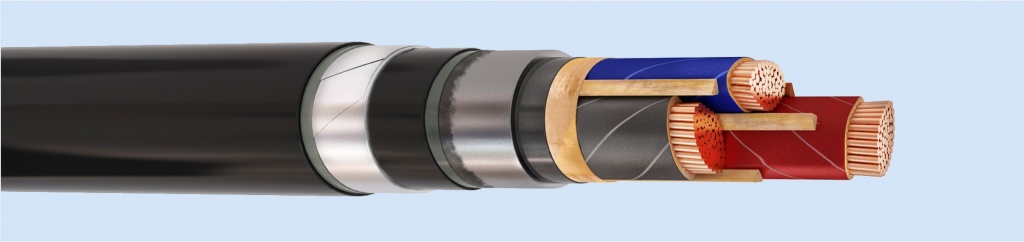

Медный кабель ЦСШв
Назад к товарам
Медный кабель ЦСБл

Медный кабель СШв

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.112
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5
Конструкция

Жила - медная многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - битумный слой, лента ПЭТ-Э пленки и выпрессованная ПВХ оболочка

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 6 кВ 10 кВ 1 кВ 6 кВ 10 кВ
3х35 23,9 30,8 34,7 1983 2759 3231
3х50 26,5 33,0 37,3 2545 3382 3899
3х70 29,2 36,1 39,9 3275 4186 4728
3х95 32,6 39,3 43,2 4237 5190 5736
3х120 36,3 42,0 46,2 5200 6115 6760
3х150 39,8 45,8 49,8 6259 7349 8066
3х185 43,4 48,9 52,8 7589 8602 9369
3х240 48,0 52,7 57,0 9455 10535 11329
3х35+1х16 26,8 - - 2183 - -
3х50+1х25 29,1 - - 2758 - -
3х70+1х50 31,1 - - 3441 - -
3х95+1х50 35,8 - - 4505 - -
3х120+1х70 38,9 - - 5408 - -
3х150+1х70 42,4 - - 6578 - -
3х185+1х95 46,4 - - 7893 - -
4х35 27,6 - - 2578 - -
4х50 30,1 - - 3297 - -
4х70 34,0 - - 4299 - -
4х95 38,2 - - 5525 - -
4х120 42,2 - - 6827 - -
4х150 43,3 - - 7908 - -
4х185 46,4 - - 9424 - -
4х240 52,0 - - 12037 - -
