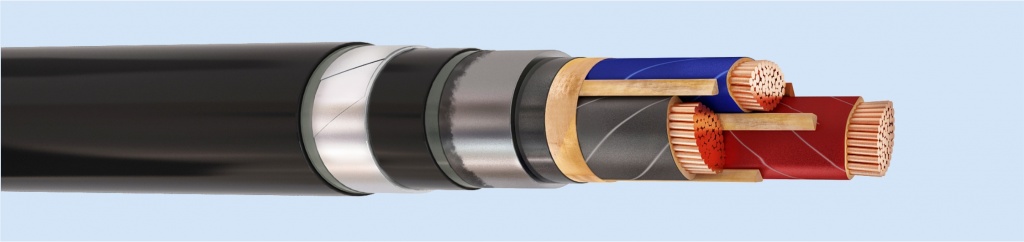

Медный кабель СБлШв
Назад к товарам
Медный кабель ЦСБШв

Медный кабель СБ2лШв

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 1, 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.111
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5
Конструкция

Жила - медная однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - подушка из крепированной бумаги, пластмассовых лент, двух стальных лент и наружный покров из ПВХ пластиката

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 6 кВ 10 кВ 1 кВ 6 кВ 10 кВ
3х35 28,9 35,5 39,3 2684 3532 4086
3х50 31,5 37,7 41,9 3315 4198 4825
3х70 34,2 40,7 44,6 4121 5083 5705
3х95 37,6 44,0 47,8 5181 6153 6805
3х120 41,3 46,6 50,7 6242 7154 7861
3х150 44,7 50,1 54,2 7400 8418 9199
3х185 48,4 53,2 57,2 8832 9697 10551
3х240 53,0 57,0 60,9 10826 11713 12563
