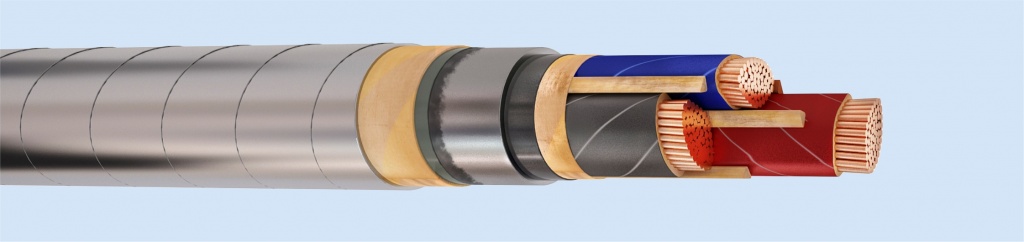

Медный кабель СБГ
Назад к товарам
Медный кабель ЦСБГ

Медный кабель СБ2лГ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 1, 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.111
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5
Конструкция

Жила - медная однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - подушка из крепированной бумаги, пластмассовых лент, двух стальных лент, без наружного покрова

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 6 кВ 10 кВ 1 кВ 6 кВ 10 кВ
3х35 25,5 31,7 35,5 2424 3235 3754
3х50 27,7 33,9 37,7 3002 3881 4435
3х70 30,4 36,5 40,4 3779 4705 5289
3х95 33,8 39,8 43,6 4801 5743 6357
3х120 37,1 42,4 46,3 5787 6719 7364
3х150 40,5 45,9 49,8 6903 7948 8666
3х185 44,2 48,8 52,8 8292 9174 9987
3х240 48,6 52,6 56,5 10209 11151 11961
