Медный кабель ЦСБШнг(А)
Назад к товарам
Медный кабель СБ2лГ

Медный кабель СБГ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 1, 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.111
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5

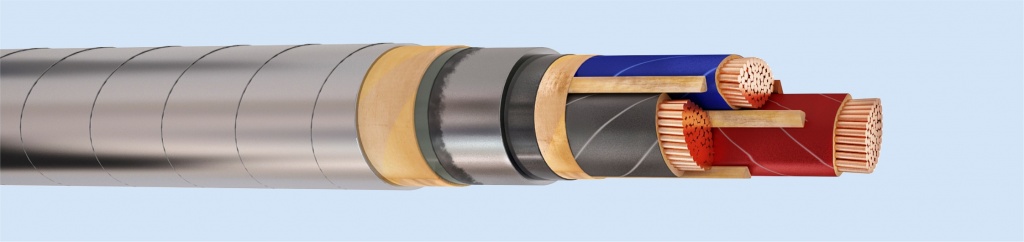

Конструкция

Жила - медная однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - подушка из крепированной бумаги, две стальные ленты, без наружного покрова

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 6 кВ 10 кВ 1 кВ 6 кВ 10 кВ
3х35 24,9 30,7 34,6 2386 3235 3703
3х50 27,1 32,9 36,8 2962 3777 4374
3х70 29,8 36,0 39,9 3735 4700 5286
3х95 33,2 39,3 43,1 4753 5750 6338
3х120 36,5 41,9 45,8 5735 6713 7360
3х150 39,9 45,4 49,4 6847 7910 8665
3х185 43,6 48,4 52,4 8231 9282 10086
3х240 48,0 52,0 55,9 10142 11061 11865
3х35+1х16 27,3 - - 2604 - -
3х50+1х25 29,6 - - 3217 - -
3х70+1х50 31,7 - - 3932 - -
3х95+1х50 36,0 - - 5033 - -
3х120+1х70 39,1 - - 5982 - -
3х150+1х70 42,5 - - 7204 - -
3х185+1х95 46,3 - - 8556 - -
4х35 28,1 - - 3012 - -
4х50 30,7 - - 3771 - -
4х70 34,5 - - 4835 - -
4х95 38,4 - - 6088 - -
4х120 42,3 - - 7451 - -
4х150 43,7 - - 8644 - -
4х185 47,1 - - 10230 - -
4х240 52,6 - - 12811 - -
