Медный кабель СБл
Назад к товарам
Медный кабель СБШв

Медный кабель СБ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 1, 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.111
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5

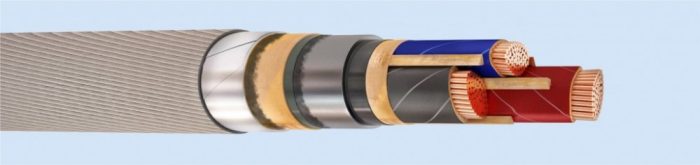

Конструкция

Жила - медная однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - подушка из крепированной бумаги, две стальные ленты и наружный покров из стеклопряжи

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 6 кВ 10 кВ 1 кВ 6 кВ 10 кВ
3х35 29,3 35,1 39,0 2470 3403 3948
3х50 31,5 37,3 41,2 3053 4010 4632
3х70 34,2 40,4 44,3 3833 4953 5565
3х95 37,6 43,7 47,5 4861 6025 6638
3х120 40,9 46,3 50,2 5853 7004 7677
3х150 44,3 49,8 53,8 6975 8225 9005
3х185 48,0 52,8 56,8 8371 9617 10446
3х240 52,4 56,4 60,3 10295 11419 12249
3х35+1х16 31,7 - - 2843 - -
3х50+1х25 34,0 - - 3546 - -
3х70+1х50 36,1 - - 4353 - -
3х95+1х50 40,4 - - 5599 - -
3х120+1х70 43,5 - - 6733 - -
3х150+1х70 46,9 - - 6938 - -
3х185+1х95 50,7 - - 7965 - -
4х35 32,5 - - 3105 - -
4х50 35,1 - - 3873 - -
4х70 38,9 - - 4948 - -
4х95 42,8 - - 6212 - -
4х120 46,7 - - 7586 - -
4х150 47,8 - - 8687 - -
4х185 50,8 - - 10236 - -
4х240 56,3 - - 12945 - -
