Медный кабель ППГнг(А)-HF

Медный кабель ППГЭнг(А)-HF

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации на атомных станциях вне гермозоны. Предназначены для кабельных линий цепей питания и контроля электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 B
Категория размещения
 1-5
Класс пожарной опасности
 П1б.8.1.2.1
Диапазон температур эксплуатации, С
 -50 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

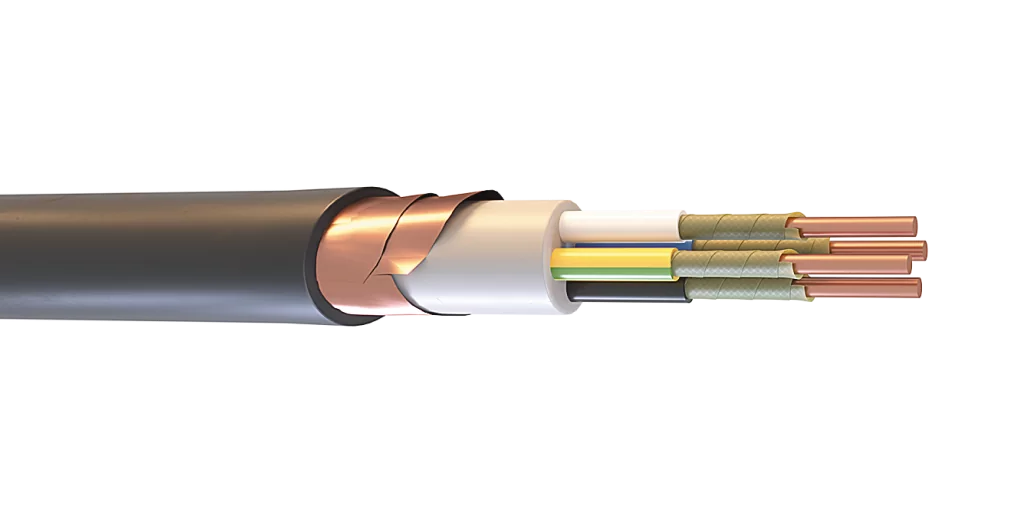

Конструкция

Токопроводящая жила - медная однопроволочная круглая (ок), многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - полимерная композиция, не содержащая галогенов
Внутренняя оболочка с заполнением - полимерная композиция, не содержащая галогенов
Экран - медные ленты
Оболочка - полимерная композиция, не содержащая галогенов

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
1х1,5 6,2 6,6 58,4 64,7
1х2,5 6,5 6,9 71,2 77,8
1х4 7,2 7,8 93,2 104,2
1х6 7,7 8,3 116,5 128,3
1х10 9,5 9,7 181,3 186,0
1х16 10,4 10,6 247,0 252,1
1х25 11,9 12,1 350,8 356,6
1х35 12,9 13,1 445,2 451,4
1х50 - 15,1 - 620,3
1х70 - 16,7 - 815,1
1х95 - 18,5 - 1 060,6
1х120 - 20,0 - 1 296,2
1х150 - 21,8 - 1 585,7
1х185 - 24,6 - 1 972,3
1х240 - 27,1 - 2 501,2
2х1,5 9,3 10,1 130,8 150,2
2х2,5 10,1 10,9 162,9 183,7
2х4 11,4 12,6 220,3 256,1
2х6 12,4 13,6 278,6 317,3
2х10 14,7 15,1 411,4 426,2
2х16 16,6 17,0 570,7 587,4
2х25 19,6 20,0 832,4 851,9
2х35 21,5 21,9 1 061,6 1 083,0
2х50 - 21,5 - 1 236,0
2х70 - 24,6 - 1 691,0
2х95 - 27,3 - 2 213,0
2х120 - 29,7 - 2 722,0
2х150 - 32,2 - 3 336,0
2х185 - 40,4 - 4 135,0
2х240 - 46,2 - 5 364,0
3х1,5 9,7 10,5 150,1 171,7
3х2,5 10,5 11,4 191,1 214,4
3х4 11,9 13,2 263,5 303,5
3х6 13,0 14,3 339,6 383,0
3х10 15,5 15,9 509,3 525,9
3х16 17,5 18,0 720,9 739,6
3х25 20,8 21,2 1 063,3 1 085,3
3х35 22,8 24,0 1 371,3 1 444,2
3х50 - 25,5 - 1 831,0
3х70 - 29,4 - 2 426,0
3х95 - 33,0 - 3 182,0
3х120 - 36,0 - 3 925,0
3х150 - 39,9 - 4 818,0
3х185 - 43,2 - 5 833,0
3х240 - 49,0 - 7 501,0
4х1,5 10,3 11,3 177,1 202,9
4х2,5 11,3 12,2 229,0 256,9
4х4 12,9 14,3 320,2 368,5
4х6 14,1 15,5 417,5 470,0
4х10 16,9 17,4 654,5 676,0
4х16 19,1 19,6 905,8 928,7
4х25 22,8 24,0 1 345,5 1 421,4
4х35 25,8 26,3 1 797,1 1 827,8
4х50 - 25,7 - 2 387,0
4х70 - 28,3 - 3 164,0
4х95 - 31,7 - 4 195,0
4х120 - 35,1 - 5 134,0
4х150 - 38,2 - 6 287,0
4х185 - 41,5 - 7 675,0
4х240 - 43,1 - 9 817,0
5х1,5 11,1 12,2 193,3 219,4
5х2,5 12,1 13,2 252,2 281,4
5х4 13,9 15,5 354,3 405,2
5х6 15,3 16,9 466,6 519,0
5х10 18,8 19,3 727,5 748,0
5х16 21,3 21,9 1 042,9 1 065,9
5х25 26,2 26,7 1 582,0 1 610,1
5х35 30,0 30,5 2 103,9 2 135,9
5х50 34,7 35,2 2 926,6 2 969,9
5х70 - 39,6 - 3 937,6
5х95 - 44,4 - 5 177,7
5х120 - 48,9 - 6 412,7
5х150 - 53,7 - 7 864,8
5х185 - 59,3 - 9 608,2
5х240 - 68,0 - 12 351,9
