Медный кабель ППГЭнг(А)-FRHF

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации НП-001-15 при поставке на внутренний рынок и на экспорт. Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре.

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 B
Категория размещения
 5
Класс пожарной опасности
 П1б.1.1.2.1.
Диапазон температур эксплуатации, С
 -50 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

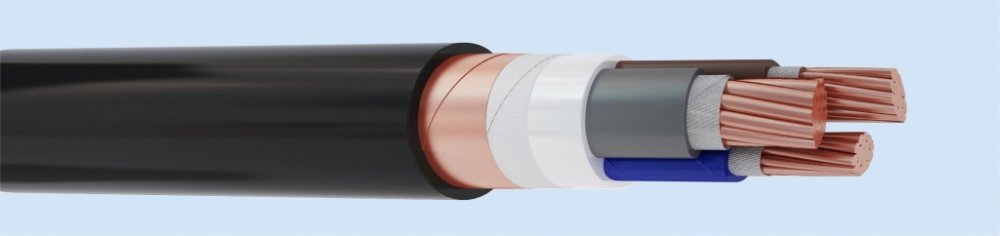

Конструкция

Токопроводящая жила - медная однопроволочная круглая (ок), многопроволочная круглая (мк), многопроволочная секторная (мс)
Термический барьер - две слюдосодержащие ленты
Изоляция - термопластичная полимерная композиция, не содержащая галогенов
Внутренняя оболочка с заполнением - полимерная композиция, не содержащая галогенов
Экран - медная лента
Оболочка - полимерная композиция, не содержащая галогенов

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
1x1,5 9,0 9,8 110,0 148,0
1x2,5 9,4 10,2 126,0 166,0
1x4 10,1 11,1 153,0 202,0
1x6 10,6 11,6 181,0 233,0
1x10 11,8 12,4 243,0 288,0
1x16 12,8 13,4 315,0 365,0
1x25 14,6 15,6 460,0 512,0
1x35 15,7 16,7 576,0 632,0
1x50 17,5 18,5 761,0 824,0
1x70 - 19,3 - 1 025,0
1x95 - 21,1 - 1 305,0
1x120 - 22,6 - 1 573,0
1x150 - 25,3 - 1 954,0
1x185 - 27,1 - 2 333,0
1x240 - 29,7 - 2 930,0
2x1,5 12,7 13,9 236,0 303,0
2x2,5 13,5 14,7 279,0 351,0
2x4 14,9 16,5 352,0 452,0
2x6 15,9 17,5 423,0 531,0
2x10 18,3 19,1 593,0 675,0
2x16 20,2 21,0 779,0 872,0
2x25 25,1 26,3 1 192,0 1 346,0
2х35 27,4 28,6 1 492,0 1 668,0
2х50 31,0 32,2 1 984,0 2 197,0
2x70 - 33,6 - 2 666,0
2x95 - 37,6 - 2 439,0
2x120 - 40,7 - 4 143,0
2x150 - 44,8 - 5 075,0
2x185 - 48,4 - 6 068,0
2х240 - 53,7 - 7 644,0
3x1,5 12,9 14,5 255,0 334,0
3x2,5 13,7 15,4 308,0 392,0
3x4 15,2 17,3 396,0 511,0
3x6 16,3 18,4 484,0 610,0
3x10 18,9 20,1 692,0 790,0
3x16 20,9 22,1 929,0 1 042,0
3x25 26,5 27,8 1 456,0 1 610,0
3x35 29,0 30,2 1 846,0 2 021,0
3x50 32,9 28,6 2 480,0 2 128,0
3x70 - 31,1 - 2 766,0
3x95 - 34,4 - 3 608,0
3x120 - 36,8 - 4 381,0
3x150 - 39,7 - 5 338,0
3x185 - 42,6 - 6 433,0
3x240 - 47,2 - 8 207,0
4x1,5 13,8 15,6 299,0 387,0
4x2,5 14,8 16,6 364,0 460,0
4x4 16,4 18,7 474,0 607,0
4x6 17,7 19,9 587,0 731,0
4x10 20,6 21,8 848,0 960,0
4x16 22,8 24,9 1 152,0 1 330,0
4x25 29,0 30,3 1 810,0 1 984,0
4х35 31,8 33,1 2 309,0 2 507,0
4х50 36,5 32,4 3 158,0 2 747,0
4х70 - 35,8 - 3 630,0
4х95 - 39,3 - 4 702,0
4х120 - 42,1 - 5 728,0
4х150 - 45,6 - 7 027,0
4х185 - 48,9 - 8 482,0
4х240 - 53,9 - 10 804,0
5х1,5 14,9 16,8 349,0 451,0
5х2,5 16,0 17,9 429,0 539,0
5х4 17,8 20,2 564,0 719,0
5х6 19,2 21,6 703,0 871,0
5х10 22,4 24,6 1 025,0 1 203,0
5х16 25,8 27,1 1 452,0 1 604,0
5х25 31,9 33,2 2 205,0 2 410,0
5х35 35,3 36,7 2 860,0 3 095,0
5х50 40,2 36,4 3 872,0 3 384,0
5х70 - 39,8 - 4 438,0
5х95 - 43,6 - 5 769,0
5х120 - 47,2 - 7 092,0
5х150 - 50,6 - 8 659,0
5х185 - 54,5 - 10 496,0
5х240 - 59,9 - 13 354,0
