Медный кабель ПвПу2гж 6кВ

Медный кабель ПвП2гж 10-35кВ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10; 15; 20; 35 кВ частоты 50 Гц для сетей с заземленной или изолированной нейтралью. Кабели предназначены для прокладки в земле, а так же в воде (в несудоходных водоемах при соблюдении мер исключающих механическое повреждение кабеля).

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся подобрать и предложить вам подходящую продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 10, 15, 20, 35
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Класс пожарной опасности
 О2.8.2.5.4
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -20
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

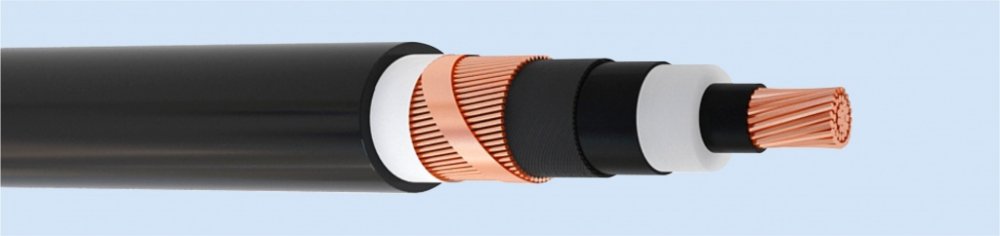

Конструкция
Токопроводящая жила - круглая медная многопроволочная  с продольной герметизацией
Экран по токопроводящей жиле - сшиваемая полимерная электропроводящая композиция
Изоляция - сшитый полиэтилен
Экран по изоляции - сшиваемая полимерная электропроводящая композиция
Разделительный слой - электропроводящая водоблокирующая лента
Экран - медные проволоки, скрепленные медной лентой
Разделительный слой - электропроводящая водоблокирующая лента и алюмополимерная ленты
Оболочка - полиэтилен
Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
10 кВ 15 кВ 20 кВ 35 кВ 10 кВ 15 кВ 20 кВ 35 кВ
1х50/16 26,5 28,7 30,7 36,7 949 1027 1104 1369
1х50/25 26,5 28,7 30,7 36,7 1026 1104 1181 1446
1х50/35 26,5 28,7 30,7 36,7 1115 1193 1270 1536
1х50/50 26,5 28,7 30,7 36,7 1256 1334 1411 1676
1х70/16 28,2 30,4 32,4 38,4 1156 1239 1321 1601
1х70/25 28,2 30,4 32,4 38,4 1232 1316 1398 1678
1х70/35 28,2 30,4 32,4 38,4 1322 1405 1487 1767
1х70/50 28,2 30,4 32,4 38,4 1462 1546 1628 1908
1х95/16 29,7 31,9 33,9 39,9 1400 1488 1575 1868
1х95/25 29,7 31,9 33,9 39,9 1477 1565 1651 1844
1х95/35 29,7 31,9 33,9 39,9 1566 1654 1741 2034
1х95/50 29,7 31,9 33,9 39,9 1707 1795 1881 2174
1х120/16 31,3 33,5 35,5 41,5 1647 1740 1831 2138
1х120/25 31,3 33,5 35,5 41,5 1724 1817 1908 2215
1х120/35 31,3 33,5 35,5 41,5 1813 1906 1997 2304
1х120/50 31,3 33,5 35,5 41,5 1954 2047 2138 2445
1х150/25 32,6 34,8 36,8 42,8 2006 2103 2198 2516
1х150/35 32,6 34,8 36,8 42,8 2095 2193 2287 2606
1х150/50 32,6 34,8 36,8 42,8 2236 2333 2428 2746
1х150/70 32,6 34,8 36,8 42,8 2415 2512 2607 2925
1х185/25 34,4 36,6 38,6 44,6 2341 2445 2544 2878
1х185/35 34,4 36,6 38,6 44,6 2431 2534 2634 2968
1х185/50 34,4 36,6 38,6 44,6 2572 2675 2774 3108
1х185/70 34,4 36,6 38,6 44,6 2751 2854 2953 3287
1х240/25 36,5 38,7 40,7 47,1 2853 2962 3068 3449
1х240/35 36,5 38,7 40,7 47,1 2942 3052 3158 3538
1х240/50 36,5 38,7 40,7 47,1 3083 3192 3298 3679
1х240/70 36,5 38,7 40,7 47,1 3262 3371 3477 3858
1х300/25 39,4 41,6 43,6 50,0 3446 3565 3679 4086
1х300/35 39,4 41,6 43,6 50,0 3535 3654 3769 4176
1х300/50 39,4 41,6 43,6 50,0 3676 3795 3909 4316
1х300/70 39,4 41,6 43,6 50,0 3855 3974 4088 4495
1х400/35 42,5 44,7 47,1 53,1 4452 4581 4732 5140
1х400/50 42,5 44,7 47,1 53,1 4593 4722 4873 5281
1х400/70 42,5 44,7 47,1 53,1 4772 4901 5052 5460
1х400/95 42,5 44,7 47,1 53,1 5012 5168 5293 5700
1х500/35 45,5 47,7 49,7 56,1 5385 5523 5655 6119
1х500/50 45,5 47,7 49,7 56,1 5525 5663 5795 6259
1х500/70 45,5 47,7 49,7 56,1 5704 5842 5974 6438
1х500/95 45,5 47,7 49,7 56,1 5945 6083 6215 6679
1х630/35 49,2 51,4 53,4 59,8 6571 6721 6864 7362
1х630/50 49,2 51,4 53,4 59,8 6711 6862 7004 7502
1х630/70 49,2 51,4 53,4 59,8 6890 7041 7183 7681
1х630/95 49,2 51,4 53,4 59,8 7131 7281 7424 7922
