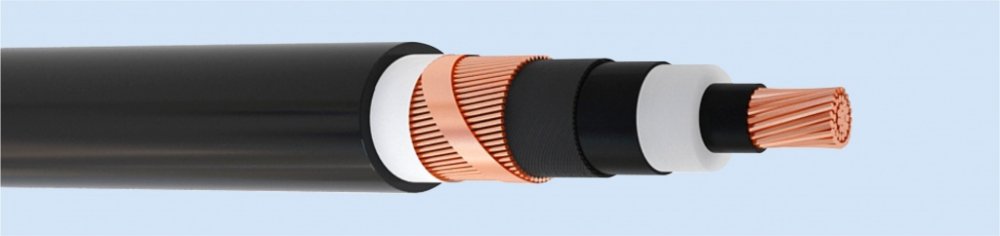

Медный кабель ПвПугж 6кВ
Назад к товарам
Медный кабель ПвП2гж 6кВ

Медный кабель ПвПугж 10-35кВ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10; 15; 20; 35 кВ частоты 50 Гц для сетей с заземленной или изолированной нейтралью. Кабели предназначены для прокладки в земле, а так же в воде (в несудоходных водоемах при соблюдении мер исключающих механическое повреждение кабеля).

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся подобрать и предложить вам подходящую продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 10, 15, 20, 35
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Класс пожарной опасности
 О2.8.2.5.4
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -20
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5
Конструкция
Токопроводящая жила - круглая медная многопроволочная  с продольной герметизацией
Экран по токопроводящей жиле - сшиваемая полимерная электропроводящая композиция
Изоляция - сшитый полиэтилен
Экран по изоляции - сшиваемая полимерная электропроводящая композиция
Разделительный слой - электропроводящая водоблокирующая лента
Экран - медные проволоки, скрепленные медной лентой
Разделительный слой - водоблокирующая лента
Оболочка - усиленная полиэтиленовая оболочка
Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
10 кВ 15 кВ 20 кВ 35 кВ 10 кВ 15 кВ 20 кВ 35 кВ
1х50/16 27,5 29,7 31,7 37,7 991 1073 1153 1428
1х50/25 27,5 29,7 31,7 37,7 1068 1150 1230 1505
1х50/35 27,5 29,7 31,7 37,7 1158 1239 1319 1594
1х50/50 27,5 29,7 31,7 37,7 1298 1380 1460 1735
1х70/16 29,2 31,4 33,4 39,4 1201 1288 1373 1663
1х70/25 29,2 31,4 33,4 39,4 1278 1364 1449 1739
1х70/35 29,2 31,4 33,4 39,4 1367 1454 1539 1829
1х70/50 29,2 31,4 33,4 39,4 1508 1594 1680 1969
1х95/16 30,7 32,9 34,9 40,9 1448 1539 1629 1932
1х95/25 30,7 32,9 34,9 40,9 1524 1616 1705 2008
1х95/35 30,7 32,9 34,9 40,9 1614 1706 1795 2098
1х95/50 30,7 32,9 34,9 40,9 1754 1846 1936 2238
1х120/16 32,3 34,5 36,5 42,5 1697 1794 1888 2204
1х120/25 32,3 34,5 36,5 42,5 1774 1870 1964 2281
1х120/35 32,3 34,5 36,5 42,5 1863 1960 2054 2371
1х120/50 32,3 34,5 36,5 42,5 2004 2101 2195 2511
1х150/25 33,6 35,8 37,8 43,8 2058 2159 2257 2585
1х150/35 33,6 35,8 37,8 43,8 2148 2248 2346 2674
1х150/50 33,6 35,8 37,8 43,8 2288 2389 2487 2815
1х150/70 33,6 35,8 37,8 43,8 2467 2568 2666 2994
1х185/25 35,4 37,6 39,6 45,6 2397 2503 2606 2950
1х185/35 35,4 37,6 39,6 45,6 2486 2593 2696 3039
1х185/50 35,4 37,6 39,6 45,6 2627 2733 2836 3180
1х185/70 35,4 37,6 39,6 45,6 2806 2912 3015 3359
1х240/25 37,5 39,7 41,7 48,1 2911 3024 3133 3524
1х240/35 37,5 39,7 41,7 48,1 3001 3114 3223 3613
1х240/50 37,5 39,7 41,7 48,1 3141 3254 3364 3754
1х240/70 37,5 39,7 41,7 48,1 3320 3433 3542 3933
1х300/25 40,4 42,6 44,6 51,0 3509 3632 3749 4166
1х300/35 40,4 42,6 44,6 51,0 3599 3721 3838 4256
1х300/50 40,4 42,6 44,6 51,0 3739 3862 3979 4396
1х300/70 40,4 42,6 44,6 51,0 3918 4041 4158 4575
1х400/35 43,5 45,7 48,1 54,1 4520 4653 4808 5225
1х400/50 43,5 45,7 48,1 54,1 4661 4793 4948 5366
1х400/70 43,5 45,7 48,1 54,1 4840 4972 5127 5545
1х400/95 43,5 47,0 49,0 55,0 5081 5242 5369 5787
1х500/35 46,5 48,7 50,7 57,1 5457 5599 5734 6208
1х500/50 46,5 48,7 50,7 57,1 5598 5740 5875 6349
1х500/70 46,5 48,7 50,7 57,1 5777 5919 6054 6528
1х500/95 46,5 49,6 51,6 58,0 6019 6161 6296 6770
1х630/35 50,2 52,4 54,4 60,8 6650 6803 6949 7457
1х630/50 50,2 52,4 54,4 60,8 6790 6944 7090 7598
1х630/70 50,2 52,4 54,4 60,8 6969 7123 7269 7777
1х630/95 51,1 53,3 55,3 61,7 7211 7365 7511 8019
