Медный кабель ПвПГнг(А)-FRHF
Назад к товарам
Алюминиевый кабель АПвП 6кВ

Медный кабель ПвПГЭнг(А)-FRHF

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации НП-001-15 при поставке на внутренний рынок и на экспорт. Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре.

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия,Беларусь
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 B
Категория размещения
 5
Класс пожарной опасности
 П1б.1.1.2.1.
Диапазон температур эксплуатации, С
 -50 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

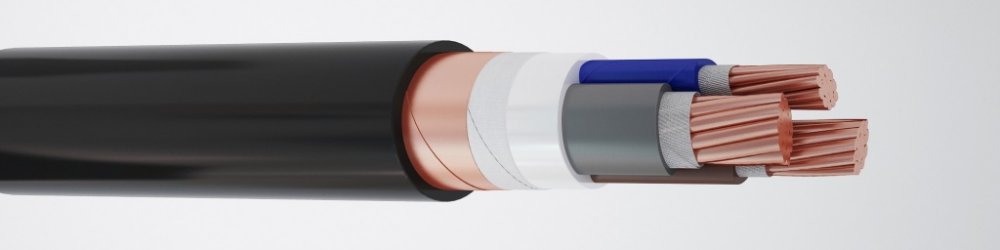

Конструкция

Токопроводящая жила - медная однопроволочная круглая (ок), многопроволочная круглая (мк), многопроволочная секторная (мс)
Термический барьер - две слюдосодержащие ленты
Изоляция - сшитый полиэтилен
Внутренняя оболочка с заполнением - полимерная композиция, не содержащая галогенов
Термический барьер - стеклолента
Экран - медная лента
Оболочка - полимерная композиция, не содержащая галогенов

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1x1,5 10,8 165
1x2,5 11,2 184
1x4 11,7 209
1x6 12,2 239
1x10 13,0 295
1x16 14,0 371
1x25 16,2 518
1x35 13,7 638
1x50 18,9 820
1x70 19,7 1 020
1x95 21,5 1 300
1x120 23,2 1 579
1x150 25,7 1 948
1x185 27,7 2 341
1x240 30,1 2 922
2x1,5 14,7 316
2x2,5 15,5 364
2x4 16,5 428
2x6 17,5 505
2x10 19,1 646
2x16 21 839
2x25 25,9 1 277
2х35 28,2 1 592
2х50 31,4 2 075
2x70 32,8 2 537
2x95 36,8 3 294
2x120 40,3 4 032
2x150 44,8 5 003
2x185 48,8 6 046
2х240 53,7 7 556
3x1,5 15,3 346
3x2,5 16,2 404
3x4 17,2 483
3x6 18,3 579
3x10 20,0 757
3x16 22,0 1 004
3x25 27,3 1 532
3x35 29,7 1 935
3x50 28,2 2 067
3x70 30,7 2 694
3x95 33,7 3 492
3x120 36,8 4 321
3x150 40,1 5 305
3x185 43,5 6 434
3x240 48,0 8 173
4x1,5 16,3 398
4x2,5 17,3 470
4x4 18,4 568
4x6 19,7 689
4x10 21,6 914
4x16 24,3 1 253
4x25 29,7 1 886
4х35 32,4 2 399
4х50 31,3 2 643
4х70 34,7 3 513
4х95 38,4 4 579
4х120 41,7 5 636
4х150 46,0 6 980
4х185 50,1 8 487
4х240 55,2 10 765
5х1,5 17,5 459
5х2,5 18,5 547
5х4 19,8 668
5х6 21,2 816
5х10 23,4 1 092
5х16 26,3 1 507
5х25 32,4 2 286
5х35 35,9 2 958
5х50 34,9 3 254
5х70 38,2 4 294
5х95 42,5 5 616
5х120 46,6 6 977
5х150 51,0 8 597
5х185 55,8 10 498
5х240 61,3 13 302
