Медный кабель ПвБШвнг(А)-FRLS
Назад к товарам
Медный кабель ПвПГЭнг(А)-FRHF

Медный кабель ПвПГнг(А)-FRHF

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации НП-001-15 при поставке на внутренний рынок и на экспорт. Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре.

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия,Беларусь
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 B
Категория размещения
 5
Класс пожарной опасности
 П1б.1.1.2.1.
Диапазон температур эксплуатации, С
 -50 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

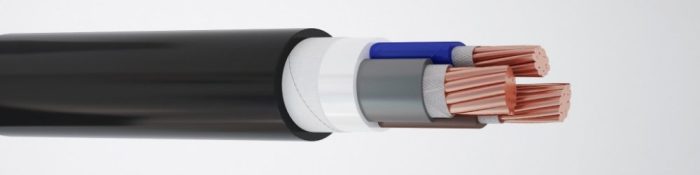

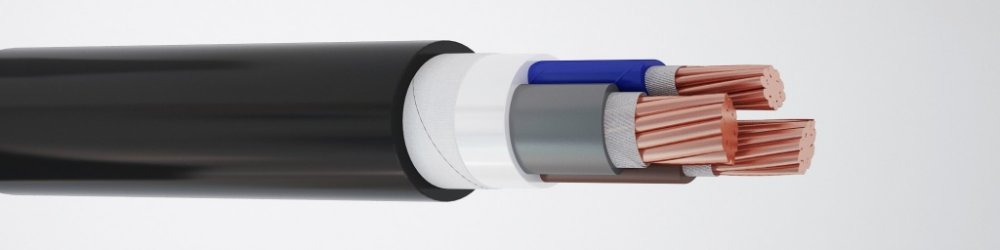

Конструкция

Токопроводящая жила - медная однопроволочная круглая (ок), многопроволочная круглая (мк), многопроволочная секторная (мс)
Термический барьер - две слюдосодержащие ленты
Изоляция - сшитый полиэтилен
Внутренняя оболочка с заполнением - полимерная композиция, не содержащая галогенов
Термический барьер - стеклолента
Оболочка - полимерная композиция, не содержащая галогенов

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1x1,5 10,7 163
1x2,5 11,1 182
1x4 11,6 207
1x6 12,1 237
1x10 12,9 293
1x16 13,8 369
1x25 16,1 517
1x35 17,2 636
1x50 18,8 818
1x70 19,6 1 019
1x95 21,4 1 299
1x120 23,1 1 578
1x150 25,5 1 947
1x185 27,5 2 340
1x240 30 2 922
2x1,5 14,6 314
2x2,5 15,4 363
2x4 16,4 426
2x6 17,4 504
2x10 19 644
2x16 20,9 838
2x25 25,8 1 277
2х35 28,0 1 591
2х50 31,2 2 074
2x70 32,7 2 537
2x95 36,7 3 294
2x120 40,2 4 033
2x150 44,3 4 959
2x185 48,7 6 047
2х240 53,5 7 558
3x1,5 15,2 344
3x2,5 16,1 403
3x4 17,1 481
3x6 18,2 578
3x10 19,9 755
3x16 21,9 1 003
3x25 27,2 1 532
3x35 29,6 1 935
3x50 28,1 2 067
3x70 30,6 2 696
3x95 33,6 3 494
3x120 36,6 4 323
3x150 40,0 5 308
3x185 43,4 6 437
3x240 47,9 8 177
4x1,5 16,2 396
4x2,5 17,2 469
4x4 18,3 567
4x6 19,5 688
4x10 21,5 913
4x16 24,2 1 252
4x25 29,6 1 886
4х35 32,3 2 399
4х50 31,1 2 644
4х70 34,6 3 515
4х95 38,3 4 581
4х120 41,6 5 639
4х150 45,8 6 983
4х185 49,9 8 491
4х240 55,0 10 770
5х1,5 17,3 457
5х2,5 18,4 546
5х4 19,7 667
5х6 21,1 815
5х10 23,2 1 091
5х16 26,2 1 507
5х25 32,3 2 286
5х35 35,7 2 958
5х50 34,8 3 256
5х70 38,2 4 296
5х95 42,4 5 620
5х120 46,5 6 980
5х150 50,9 8 602
5х185 55,7 10 504
5х240 61,2 13 308
