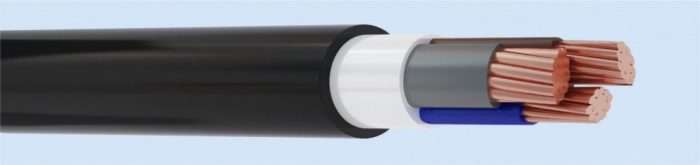

Медный кабель ВВГнг(А)-LS-ХЛ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 ХЛ
Категория размещения
 1-5
Класс пожарной опасности
 П1б.8.2.2.2.
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5
Конструкция

Токопроводящая жила - медная однопроволочная круглая (ок), многопроволочная круглая (мк), многопроволочная секторная (мк)
Изоляция - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости
Внутренняя оболочка с заполнением - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости
Оболочка - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
2x1,5 ок 8,1 8,9 107 124
2x2,5 ок 8,8 9,6 137 156
2x4 ок 10,2 11,2 192 219
2x6 ок 11,2 12,2 248 278
2x10 ок 13,3 13,7 369 383
2х16 ок 15,2 15,6 524 540
2х25 ок 20,2 20,6 920 942
2х35 ок 22,2 22,6 1 177 1 202
2х50 ок 25,5 25,6 1 564 1 592
3x1,5 ок 8,4 9,3 125 144
3x2,5 ок 9,3 10,1 164 185
3x4 ок 10,7 11,8 233 264
3x6 ок 11,8 12,9 306 340
3x10 ок 14,1 14,5 463 479
3х16 ок 16,1 16,5 670 987
3х25 ок 21,3 21,7 1 149 1 174
3х35 ок 23,7 24,1 1 501 1 529
3х50 ок 26,7 27,2 1 991 2 022
4x1,5 ок 9,1 10 149 173
4x2,5 ок 10,0 11 199 225
4x4 ок 11,6 12,8 286 324
4x6 ок 12,8 14 381 422
4x10 ок 15,4 15,9 581 600
4х16 ок 17,6 18,1 848 869
4х25 ок 23,5 23,9 1 458 1 489
4х35 ок 25,9 26,3 1 900 1 934
4х50 ок 29,3 29,8 2 535 2 573
5x1,5 ок 9,8 10,9 180 209
5x2,5 ок 10,8 11,9 241 274
5x4 ок 12,6 14,0 351 399
5x6 ок 14,0 15,3 469 522
5x10 ок 16,8 17,4 722 746
5х16 ок 19,4 19,9 1 066 1 093
5х25 ок 25,6 26,2 1 802 1 840
5х35 ок 28,3 28,9 2 353 2 394
5х50 ок 32,6 33,1 3 184 3 231
3х50 мс - 24,8 - 1 794
3х70 мс - 28,0 - 2 387
3х95 мс - 32,3 - 3 198
3х120 мс - 35,3 - 3 945
3х150 мс - 38,8 - 4 865
3х185 мс - 42,8 - 5 957
3х240 мс - 48,2 - 7 634
4х50 мс - 28,3 - 2 334
4х70 мс - 31,6 - 3 128
4х95 мс - 36,3 - 4 186
4х120 мс - 39,4 - 5 132
4х150 мс - 44,3 - 6 440
4х185 мс - 48,4 - 7 825
4х240 мс - 54,8 - 10 102
5х70 мс - 36,7 - 3 929
5х95 мс - 42,2 - 5 261
5х120 мс - 46,4 - 6 501
5х150 мс - 50,9 - 8 010
5х185 мс - 56,7 - 9 882
5х240 мс - 63,6 - 12 591
