Алюминиевый кабель АВВГнг(А)

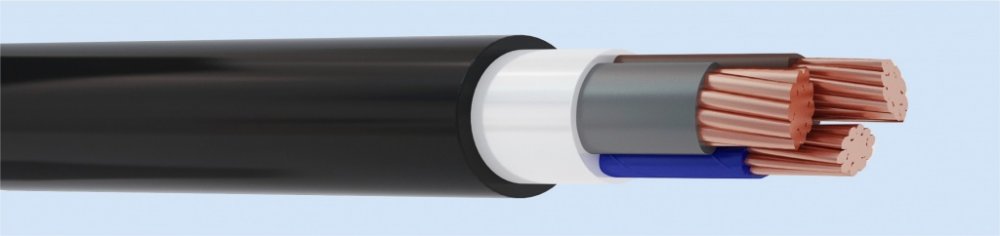

Медный кабель ВВГ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных электро-технических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Класс пожарной опасности
 О1.8.2.5.4
Диапазон температур эксплуатации, С
 -50 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5
Конструкция

Токопроводящая жила - медная однопроволочная круглая (ок), многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - ПВХ пластикат
Внутренняя оболочка с заполнением - ПВХ пластикат
Оболочка - ПВХ пластикат

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
1х1,5 5,4 5,8 42 47
1х2,5 5,7 6,1 54 59
1х4 6,4 7,0 74 82
1х6 6,9 7,5 95 105
1х10 8,1 8,3 142 145
1х16 9,2 9,4 207 211
1х25 12,7 12,9 357 363
1х35 13,7 13,9 457 463
1х50 - 16,4 - 671
1х70 - 18 - 873
1х95 - 19,9 - 1 132
1х120 - 21,6 - 1 379
1х150 - 23,5 - 1 685
1х185 - 26 - 2 059
1х240 - 28,4 - 2 596
2х1,5 8,7 9,5 107 123
2х2,5 9,5 10,3 136 154
2х4 10,8 12 188 219
2х6 11,8 13 243 276
2х10 14,1 14,5 366 378
2х16 16,0 16,4 517 531
2х25 21,0 21,4 505 924
2х35 23,0 23,4 1 162 1 182
2х50 26,3 26,7 1 549 1 572
3х1,5 9,1 9,9 125 143
3х2,5 9,9 10,8 163 183
3х4 11,3 12,6 230 264
3х6 12,4 13,7 302 339
3х10 14,9 15,3 461 475
3х16 16,9 17,4 664 680
3х25 22,2 22,6 1 088 1 109
3х35 24,5 24,9 1 452 1 449
3х50 27,8 28,2 1 900 1 927
3х70 - 29,8 - 2 432
3х95 - 34,7 - 3 285
3х120 - 37,1 - 4 000
3х150 - 41,4 - 4 935
3х185 - 45,8 - 6 092
3х240 - 51,2 - 7 738
3х25+1х16 24,4 24,8 1 326 1 352
3х35+1х16 25,9 26,4 1 629 1 655
3х50+1х25 29,4 28,8 2 198 2 228
3х70+1х35 - 32,7 - 2 853
3х95+1х50 - 37,8 - 3 837
3х120+1х70 - 40,9 - 4 750
3х150+1х70 - 45,4 - 5 760
3х185+1х95 - 49,2 - 7 064
3х240+1х120 - 55,8 - 9 022
4х1,5 9,7 10,7 149 171
4х2,5 10,7 11,6 198 222
4х4 12,3 13,7 283 324
4х6 13,5 14,9 375 421
4х10 16,3 16,8 579 596
4х16 18,5 19,0 841 861
4х25 24,4 24,8 1 389 1 415
4х35 26,8 27,2 1 814 1 842
4х50 30,5 30,9 2 430 2 462
4х70 - 33,2 - 3 194
4х95 - 38,3 - 4 267
4х120 - 41,5 - 5 225
4х150 - 46,1 - 6 524
4х185 - 49,9 - 7 938
4х240 - 56,6 - 10 173
5х1,5 10,5 11,6 172 203
5х2,5 11,5 12,6 237 265
5х4 13,3 14,9 341 391
5х6 14,7 16,3 456 511
5х10 17,8 18,3 707 728
5х16 20,3 20,9 1 034 1 058
5х25 26,6 27,1 1 701 1 733
5х35 29,3 29,8 2 234 2 269
5х50 34,2 34,8 3 068 3 108
5х70 - 39,3 - 3 985
5х95 - 45,7 - 5 377
5х120 - 49,5 - 6 574
5х150 - 55,3 - 8 171
5х185 - 61,3 - 9 966
5х240 - 69,2 - 12 764
