Номинальное напряжение, кВ
|
0,66; 1 |
|
Климатическое исполнение
|
УХЛ,Т |
|
Категория размещения
|
1,5 |
|
Класс пожарной опасности
|
О1.8.2.5.4 |
|
Диапазон температур эксплуатации, С
|
-50 до +50 |
|
Монтаж кабелей производится при температуре не ниже, С
|
-15 |
|
Допустимый радиус изгиба при монтаже, диаметров кабеля
|
для одножильных — 10 для многожильных — 7,5 |
|
Срок службы кабеля, лет
|
30 |
|
Гарантийный срок эксплуатации, лет
|
5 |

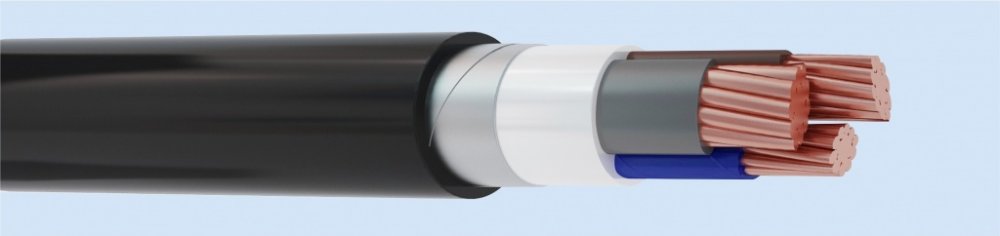

Медный кабель ВБШв
Цена по запросу
Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных электро-технических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц
Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.
| Производитель: |
Казахстан,Россия |
|---|
Технические характеристики
Конструкция
Токопроводящая жила - медная однопроволочная круглая (ок), многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - ПВХ пластикат
Внутренняя оболочка с заполнением - ПВХ пластикат
Бронепокров - две стальные оцинкованные ленты
Защитный шланг - ПВХ пластикат
Все диаметры и масса кабеля
| Число жил и сечение, мм2 | Номинальный наружный диаметр, мм | Расчётная масса кабеля, кг/км | ||
| 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | |
| 2x4 | 13,5 | 14,7 | 308 | 345 |
| 2x6 | 14,5 | 15,7 | 368 | 407 |
| 2x10 | 16,9 | 17,3 | 497 | 511 |
| 2x16 | 18,8 | 19,2 | 642 | 656 |
| 2x25 | 22,9 | 23,3 | 906 | 922 |
| 2х35 | 24,9 | 25,8 | 1 119 | 1 160 |
| 2х50 | - | - | - | - |
| 3x4 | 14,1 | 15,4 | 360 | 404 |
| 3x6 | 15,2 | 16,4 | 440 | 486 |
| 3x10 | 17,7 | 18,1 | 614 | 630 |
| 3x16 | 19,7 | 20,1 | 817 | 834 |
| 3x25 | 22,9 | 23,3 | 1 148 | 1 167 |
| 3x35 | 24,9 | 25,8 | 1 445 | 1 489 |
| 3x50 | - | 26,4 | - | 1 964 |
| 3x70 | - | 30,3 | - | 2 584 |
| 3x95 | - | 34 | - | 3 353 |
| 3x120 | - | 37 | - | 4 106 |
| 3x150 | - | 40,9 | - | 5 011 |
| 3x185 | - | 44,1 | - | 6 039 |
| 3x240 | - | 49,9 | - | 7 714 |
| 3x4+1x2,5 | 15,0 | 16 | 407 | 447 |
| 3x6+1x4 | 16,2 | 17,6 | 505 | 559 |
| 3x10+1x6 | 18,5 | 19,5 | 685 | 719 |
| 3x16+1x10 | 21,3 | 21,7 | 951 | 972 |
| 3x25+1x16 | 24,9 | 25,8 | 1 346 | 1 393 |
| 3x35+1x16 | 26,7 | 27,2 | 1 654 | 1 679 |
| 3x50+1x25 | - | 29,3 | - | 2 277 |
| 3x70+1x25 | - | 32,9 | - | 2 889 |
| 3x70+1x35 | - | 32,9 | - | 2 974 |
| 3x95+1x35 | - | 37,7 | - | 3 794 |
| 3х95+1х50 | - | 37,7 | - | 3 937 |
| 3x120+1x35 | - | 40,6 | - | 4 522 |
| 3x120+1x70 | - | 40,6 | - | 4 843 |
| 3x150+1x50 | - | 44,1 | - | 5 562 |
| 3х150+1х70 | - | 44,1 | - | 5 740 |
| 3x185+1x50 | - | 47,8 | - | 6 636 |
| 3х185+1х95 | - | 47,8 | - | 7 041 |
| 3х240+1х120 | - | 54,0 | - | 8 919 |
| 4x4 | 15,0 | 16,4 | 423 | 474 |
| 4x6 | 16,2 | 17,6 | 524 | 578 |
| 4x10 | 19,0 | 19,5 | 735 | 755 |
| 4x16 | 21,3 | 21,7 | 1 006 | 1 028 |
| 4x25 | 24,9 | 25,8 | 1 433 | 1 480 |
| 4х35 | 27,6 | 28,0 | 1 845 | 1 870 |
| 4х50 | - | 29,7 | - | 2 522 |
| 4х70 | - | 33,3 | - | 3 313 |
| 4х95 | - | 38,2 | - | 4 364 |
| 4х120 | - | 41,2 | - | 5 314 |
| 4х150 | - | 44,7 | - | 6 484 |
| 4х185 | - | 48,5 | - | 7 877 |
| 4х240 | - | 54,8 | - | 10 035 |
| 5х4 | 14,1 | 15,8 | 511 | 577 |
| 5х6 | 15,5 | 17,1 | 640 | 700 |
| 5х10 | 18,6 | 19,2 | 907 | 932 |
| 5х16 | 21,2 | 21,7 | 1 244 | 1 271 |
| 5х25 | 25,6 | 26,1 | 1 810 | 1 841 |
| 5х35 | 28,2 | 28,7 | 2 303 | 2 337 |
| 5х50 | - | 34,9 | 3 116 | |
| 5х70 | - | 39,2 | - | 4 111 |
| 5х95 | - | 44,5 | - | 5 404 |
| 5х120 | - | 48,5 | - | 6 611 |
| 5х150 | - | 53,4 | - | 8 174 |
| 5х185 | - | 59,2 | - | 10 013 |
