Алюминиевый кабель ЦАСШв
Назад к товарам
Медный кабель ЦСШв

Алюминиевый кабель АСШв

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 1, 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.112
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5

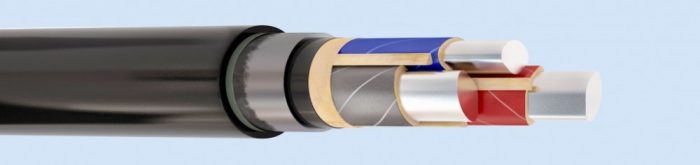

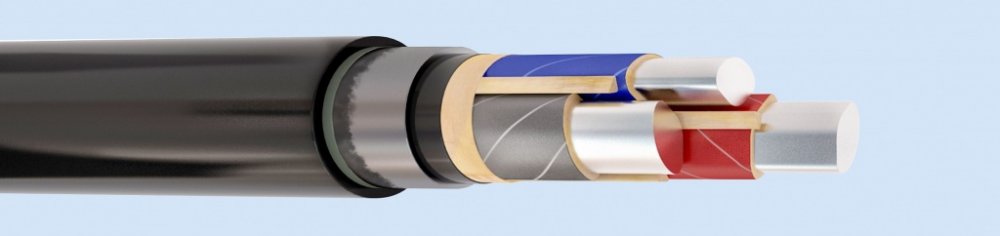

Конструкция

Жила - алюминиевая однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - битумный слой, лента ПЭТ-Э пленки и выпрессованная ПВХ оболочка

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 6 кВ 10 кВ 1 кВ 6 кВ 10 кВ
3х35 22,1 29,6 33,5 1244 1969 2471
3х50 24,1 31,6 36,0 1502 2291 2870
3х70 27,2 34,7 38,7 1891 2745 3305
3х95 30,2 37,7 41,7 2319 3233 3823
3х120 33,3 40,1 44,1 2797 3703 4330
3х150 36,1 42,6 46,9 3268 4192 4891
3х185 39,5 45,9 49,9 3877 4859 5560
3х240 43,6 49,7 53,6 4731 5721 6396
3х35+1х16 23,6 - - 1388 - -
3х50+1х25 26,4 - - 1718 - -
3х70+1х50 29,1 - - 2118 - -
3х95+1х50 32,5 - - 2637 - -
3х120+1х70 36,0 - - 3225 - -
3х150+1х70 38,8 - - 3732 - -
3х185+1х95 42,2 - - 4378 - -
4х35 25,2 - - 1557 - -
4х50 27,7 - - 1915 - -
4х70 30,6 - - 2347 - -
4х95 33,9 - - 2889 - -
4х120 38,0 - - 3578 - -
4х150 41,5 - - 4415 - -
4х185 45,9 - - 5265 - -
4х240 52,1 - - 6572 - -
