Алюминиевый кабель ЦАСБШнг(А)
Назад к товарам
Алюминиевый кабель ЦАСБГ

Алюминиевый кабель АСБГ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 1, 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.112
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5

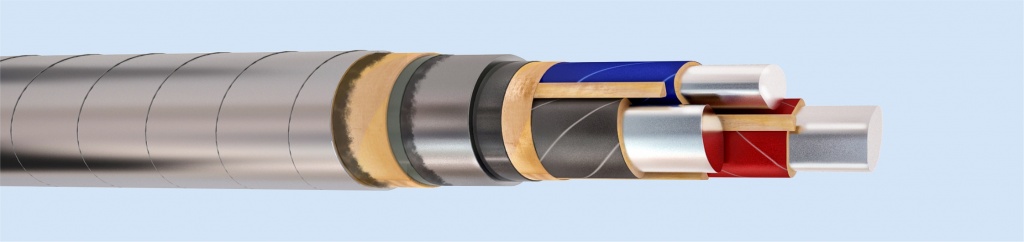

Конструкция

Жила - алюминиевая однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая
Защитный покров - подушка из крепированной бумаги, две стальные ленты, без наружного покрова

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 6 кВ 10 кВ 1 кВ 6 кВ 10 кВ
3х35 23,2 29,6 33,6 1152 2365 2943
3х50 25,3 31,7 35,6 1401 2723 3308
3х70 28,0 34,4 38,4 1753 3191 3815
3х95 31,0 37,4 41,3 2165 3720 4362
3х120 34,1 39,8 43,8 2627 4220 4899
3х150 36,5 42,2 46,2 3052 4728 5454
3х185 39,9 45,2 49,1 3640 5393 6142
3х240 44,0 49,3 53,1 4469 6382 7111
3х35+1х16 24,8 - - 1289 - -
3х50+1х25 27,1 - - 1585 - -
3х70+1х50 29,9 - - 1970 - -
3х95+1х50 33,3 - - 2471 - -
3х120+1х70 36,4 - - 3011 - -
3х150+1х70 39,1 - - 3500 - -
3х185+1х95 42,5 - - 4125 - -
4х35 25,9 - - 1430 - -
4х50 28,5 - - 1775 - -
4х70 31,4 - - 2192 - -
4х95 34,7 - - 2715 - -
4х120 38,4 - - 3350 - -
4х150 41,5 - - 5137 - -
4х185 44,3 - - 5522 - -
4х240 51,6 - - 6961 - -
