Алюминиевый кабель АПвП 10-35кВ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10; 15; 20; 35 кВ частоты 50 Гц для сетей с заземленной или изолированной нейтралью. Кабели предназначены для прокладки в земле независимо от степени коррозионной активности грунтов, для прокладки на трассах без ограничения разности уровней.

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся подобрать и предложить вам подходящую продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 10, 15, 20, 35
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Класс пожарной опасности
 О2.8.2.5.4
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -20
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

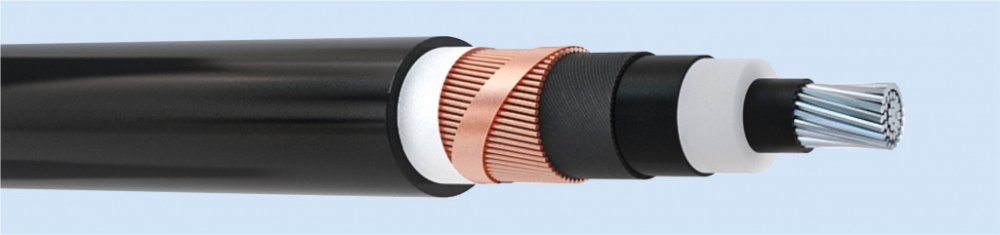

Конструкция

Токопроводящая жила - круглая алюминиевая многопроволочная
Экран по токопроводящей жиле - сшиваемая полимерная электропроводящая композиция
Изоляция - сшитый полиэтилен
Экран по изоляции - сшиваемая полимерная электропроводящая композиция
Разделительный слой - лента электропроводящей  бумаги
Экран - медные проволоки, скрепленные медной лентой
Разделительный слой - лента нетканого полотна
Оболочка - полиэтилен

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
10 кВ 15 кВ 20 кВ 35 кВ 10 кВ 15 кВ 20 кВ 35 кВ
1х50/16 26,5 28,7 30,7 36,7 657 735 812 1078
1х50/25 26,5 28,7 30,7 36,7 733 812 889 1155
1х50/35 26,5 28,7 30,7 36,7 823 901 978 1244
1х50/50 26,5 28,7 30,7 36,7 964 1042 1119 1385
1х70/16 28,2 30,4 32,4 38,4 746 830 912 1193
1х70/25 28,2 30,4 32,4 38,4 823 906 988 1269
1х70/35 28,2 30,4 32,4 38,4 912 996 1078 1359
1х70/50 28,2 30,4 32,4 38,4 1053 1136 1218 1499
1х95/16 29,7 31,9 33,9 39,9 844 932 1018 1312
1х95/25 29,7 31,9 33,9 39,9 920 1009 1095 1389
1х95/35 29,7 31,9 33,9 39,9 1010 1098 1185 1478
1х95/50 29,7 31,9 33,9 39,9 1150 1239 1325 1619
1х120/16 31,3 33,5 35,5 41,5 944 1037 1128 1436
1х120/25 31,3 33,5 35,5 41,5 1020 1114 1205 1512
1х120/35 31,3 33,5 35,5 41,5 1110 1203 1294 1602
1х120/50 31,3 33,5 35,5 41,5 1250 1344 1435 1742
1х150/25 32,6 34,8 36,8 42,8 1126 1224 1614 1638
1х150/35 32,6 34,8 36,8 42,8 1216 1313 1854 1727
1х150/50 32,6 34,8 36,8 42,8 1356 1454 1319 1868
1х150/70 32,6 34,8 36,8 42,8 1535 1633 1408 2047
1х185/25 34,4 36,6 38,6 44,6 1256 1360 1459 1794
1х185/35 34,4 36,6 38,6 44,6 1346 1449 1549 1884
1х185/50 34,4 36,6 38,6 44,6 1486 1590 1690 2024
1х185/70 34,4 36,6 38,6 44,6 1665 1769 1868 2203
1х240/25 36,5 38,7 40,7 47,1 1444 1554 1660 2041
1х240/35 36,5 38,7 40,7 47,1 1534 1644 1750 2131
1х240/50 36,5 38,7 40,7 47,1 1674 1784 1890 2271
1х240/70 36,5 38,7 40,7 47,1 1853 1963 2069 2450
1х300/25 39,4 41,6 43,6 50,0 1685 1804 2008 2326
1х300/35 39,4 41,6 43,6 50,0 1774 1894 2149 2416
1х300/50 39,4 41,6 43,6 50,0 1915 2034 2328 2556
1х300/70 39,4 41,6 43,6 50,0 2094 2213 2568 2735
1х400/35 42,5 44,7 47,1 53,1 2103 2232 2384 2792
1х400/50 42,5 44,7 47,1 53,1 2244 2373 2525 2933
1х400/70 42,5 44,7 47,1 53,1 2423 2552 2704 3112
1х400/95 42,5 44,7 47,1 53,1 2663 2820 2944 3353
1х500/35 45,5 47,7 49,7 56,1 2448 2587 2719 3183
1х500/50 45,5 47,7 49,7 56,1 2589 2727 2859 3324
1х500/70 45,5 47,7 49,7 56,1 2768 2906 3038 3503
1х500/95 45,5 47,7 49,7 56,1 3008 3147 3279 3744
1х630/35 49,2 51,4 53,4 59,8 2870 3021 3163 3662
1х630/50 49,2 51,4 53,4 59,8 3011 3161 3304 3803
1х630/70 49,2 51,4 53,4 59,8 3190 3340 3483 3982
1х630/95 49,2 51,4 53,4 59,8 3430 3581 3724 4223
