Алюминиевый кабель АПвПу2гж 6кВ

Алюминиевый кабель АПвПугж 10-35кВ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10; 15; 20; 35 кВ частоты 50 Гц для сетей с заземленной или изолированной нейтралью. Кабели предназначены для прокладки в земле, а так же в воде (в несудоходных водоемах при соблюдении мер исключающих механическое повреждение кабеля).

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся подобрать и предложить вам подходящую продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 10, 15, 20, 35
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Класс пожарной опасности
 О2.8.2.5.4
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -20
Допустимый радиус изгиба при монтаже, диаметров кабеля
 15
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

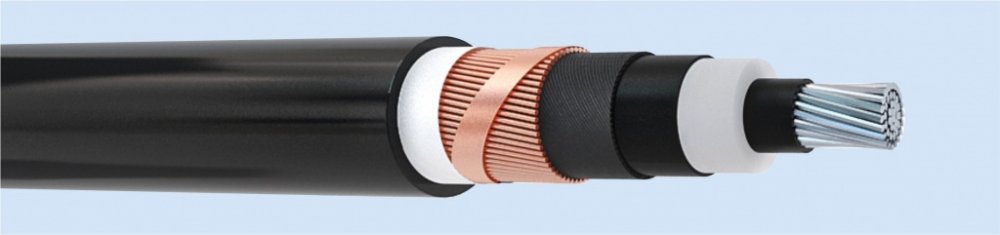

Конструкция
Токопроводящая жила - круглая алюминиевая многопроволочная с продольной герметизацией
Экран по токопроводящей жиле - сшиваемая полимерная электропроводящая композиция
Изоляция - сшитый полиэтилен
Экран по изоляции - сшиваемая полимерная электропроводящая композиция
Разделительный слой - электропроводящая водоблокирующая лента
Экран - медные проволоки, скрепленные медной лентой
Разделительный слой - водоблокирующая лента
Оболочка - усиленная полиэтиленовая оболочка
Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
10 кВ 15 кВ 20 кВ 35 кВ 10 кВ 15 кВ 20 кВ 35 кВ
1х50/16 27,5 29,7 31,7 37,7 697 779 859 1134
1х50/25 27,5 29,7 31,7 37,7 774 856 936 1211
1х50/35 27,5 29,7 31,7 37,7 864 945 1025 1300
1х50/50 27,5 29,7 31,7 37,7 1004 1086 1166 1441
1х70/16 29,2 31,4 33,4 39,4 789 876 961 1251
1х70/25 29,2 31,4 33,4 39,4 866 953 1038 1328
1х70/35 29,2 31,4 33,4 39,4 955 1042 1127 1417
1х70/50 29,2 31,4 33,4 39,4 1096 1183 1268 1558
1х95/16 30,7 32,9 34,9 40,9 889 981 1070 1373
1х95/25 30,7 32,9 34,9 40,9 866 1057 1147 1450
1х95/35 30,7 32,9 34,9 40,9 1055 1147 1236 1539
1х95/50 30,7 32,9 34,9 40,9 1196 1288 1377 1680
1х120/16 32,3 34,5 36,5 42,5 991 1088 1182 1499
1х120/25 32,3 34,5 36,5 42,5 1068 1165 1259 1576
1х120/35 32,3 34,5 36,5 42,5 1158 1254 1348 1665
1х120/50 32,3 34,5 36,5 42,5 1298 1395 1489 1806
1х150/25 33,6 35,8 37,8 43,8 1176 1277 1375 1703
1х150/35 33,6 35,8 37,8 43,8 1265 1366 1464 1792
1х150/50 33,6 35,8 37,8 43,8 1406 1507 1605 1933
1х150/70 33,6 35,8 37,8 43,8 1585 1686 1784 2112
1х185/25 35,4 37,6 39,6 45,6 1309 1415 1518 1862
1х185/35 35,4 37,6 39,6 45,6 1398 1505 1608 1951
1х185/50 35,4 37,6 39,6 45,6 1539 1645 1748 2092
1х185/70 35,4 37,6 39,6 45,6 1718 1824 1927 2271
1х240/25 37,5 39,7 41,7 48,1 1500 1613 1722 2113
1х240/35 37,5 39,7 41,7 48,1 1589 1703 1812 2202
1х240/50 37,5 39,7 41,7 48,1 1730 1843 1952 2343
1х240/70 37,5 39,7 41,7 48,1 1909 2022 2131 2522
1х300/25 40,4 42,6 44,6 51,0 1745 1867 1985 2402
1х300/35 40,4 42,6 44,6 51,0 1834 1957 2074 2492
1х300/50 40,4 42,6 44,6 51,0 1975 2097 2215 2632
1х300/70 40,4 42,6 44,6 51,0 2154 2276 2394 2811
1х400/35 43,5 45,7 48,1 54,1 2168 2300 2456 2873
1х400/50 43,5 45,7 48,1 54,1 2309 2441 2596 3014
1х400/70 43,5 45,7 48,1 54,1 2488 2620 2775 3192
1х400/95 43,5 47,0 49,0 55,0 2729 2889 3017 3434
1х500/35 46,5 48,7 50,7 57,1 2517 2659 2794 3268
1х500/50 46,5 48,7 50,7 57,1 2658 2800 2935 3409
1х500/70 46,5 48,7 50,7 57,1 2837 2979 3114 3588
1х500/95 46,5 49,6 51,6 58,0 3079 3221 3356 3830
1х630/35 50,2 52,4 54,4 60,8 2945 3099 3244 3753
1х630/50 50,2 52,4 54,4 60,8 3085 3239 3385 3893
1х630/70 50,2 52,4 54,4 60,8 3264 3418 3564 4072
1х630/95 51,1 53,3 55,3 61,7 3506 3660 3806 4315
