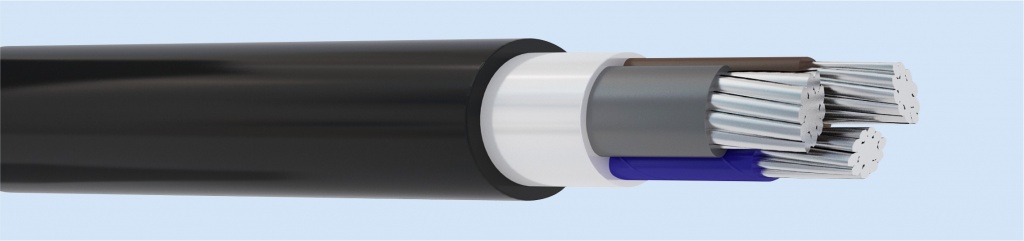

Медный кабель ВБШвнг(А)-LS-ХЛ
Назад к товарам
Медный кабель ВВГ-ХЛ

Алюминиевый кабель АВВГ-ХЛ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных электро-технических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 ХЛ
Категория размещения
 1-5
Класс пожарной опасности
 О1.8.2.5.4
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5
Конструкция

Токопроводящая жила - алюминиевая однопроволочная круглая (ок), однопроволочная секторная (ос),  многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - холодостойкий ПВХ пластикат
Внутренняя оболочка с заполнением - холодостойкий ПВХ пластикат
Оболочка - холодостойкий ПВХ пластикат

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 1 кВ
2x2,5 ок 10,3 131
2x4 ок 12,0 180
2x6 ок 13,0 214
2x10 ок 14,5 273
2х16 ок 16,4 356
2х25 ок 21,4 661
2х35 ок 23,4 808
2х50 ок 26,7 1 052
3x2,5 ок 10,8 145
3x4 ок 12,6 201
3x6 ок 13,7 241
3x10 ок 15,3 310
3х16 ок 17,4 409
3х25 ок 22,6 699
3х35 ок 24,9 869
3х50 ок 28,2 1 119
4x2,5 ок 11,6 170
4x4 ок 13,7 238
4x6 ок 14,9 288
4x10 ок 16,8 374
4х16 ок 19,0 497
4х25 ок 24,8 871
4х35 ок 27,2 1 071
4х50 ок 30,9 1 388
5x2,5 ок 12,6 200
5x4 ок 14,9 283
5x6 ок 16,3 344
5x10 ок 18,3 449
5х16 ок 20,9 601
5х25 ок 27,1 1 051
5х35 ок 29,8 1 305
5х50 ок 34,8 1 772
3х50 мс 25,9 1 222
3х70 мс 29,8 1 514
3х95 мс 34,7 1 980
3х120 мс 37,1 2 277
3х150 мс 41,4 2 728
3х185 мс 45,8 3 314
3х240 мс 51,2 4 042
4х50 мс 29,2 1 513
4х70 мс 33,2 1 936
4х95 мс 38,3 2 438
4х120 мс 41,5 2 839
4х150 мс 46,1 3 480
4х185 мс 49,9 4 105
4х240 мс 57,0 5 172
5х70 мс 39,3 2 285
5х95 мс 45,7 2 991
5х120 мс 49,5 3 488
5х150 мс 55,3 4 297
5х185 мс 61,3 5 112
5х240 мс 69,2 6 522
