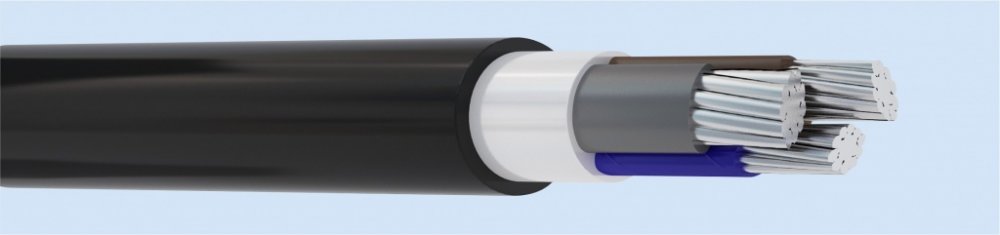

Алюминиевый кабель АВБШвнг(А)-LS
Назад к товарам
Медный кабель ВВГнг(А)-LS-ХЛ

Алюминиевый кабель АВВГнг(А)-LS-ХЛ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных электро-технических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 ХЛ
Категория размещения
 1-5
Класс пожарной опасности
 П1б.8.2.2.2.
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5
Конструкция

Токопроводящая жила - алюминиевая однопроволочная круглая (ок), однопроволочная секторная (ос),  многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости
Внутренняя оболочка с заполнением - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости
Оболочка - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
2x2,5 ок 8,8 9,6 108 127
2x4 ок 10,2 11,2 145 173
2x6 ок 11,2 12,2 177 207
2x10 ок 13,3 13,7 253 267
2х16 ок 15,2 15,6 336 352
2х25 ок 20,2 20,6 625 647
2х35 ок 22,2 22,6 765 790
2х50 ок 25,5 25,6 996 1 024
3x2,5 ок 9,3 10,1 120 142
3x4 ок 10,7 11,8 162 193
3x6 ок 11,8 12,9 200 234
3x10 ок 14,1 14,5 288 304
3х16 ок 16,1 16,5 387 405
3х25 ок 21,3 21,7 707 732
3х35 ок 23,7 24,1 883 911
3х50 ок 26,7 27,2 1 138 1 170
4x2,5 ок 10,0 11 141 167
4x4 ок 11,6 12,8 192 230
4x6 ок 12,8 14 239 280
4x10 ок 15,4 15,9 348 367
4х16 ок 17,6 18,1 470 492
4х25 ок 23,5 23,9 868 899
4х35 ок 25,9 26,3 1 076 1 110
4х50 ок 29,3 29,8 1 399 1 437
5x2,5 ок 10,8 11,9 169 202
5x4 ок 12,6 14,0 233 281
5x6 ок 14,0 15,3 292 345
5x10 ок 16,8 17,4 431 455
5х16 ок 19,4 19,9 594 621
5х25 ок 25,6 26,2 1 065 1 102
5х35 ок 28,3 28,9 1 322 1 363
5х50 ок 32,6 33,1 1 763 1 811
3х50 мс - 24,8 - 905
3х70 мс - 28,0 - 1 142
3х95 мс - 32,3 - 1 509
3х120 мс - 35,3 - 1 812
3х150 мс - 38,8 - 2 196
3х185 мс - 42,8 - 2 669
3х240 мс - 48,2 - 3 373
4х50 мс - 28,3 - 1 151
4х70 мс - 31,6 - 1 472
4х95 мс - 36,3 - 1 939
4х120 мс - 39,4 - 2 290
4х150 мс - 44,3 - 2 887
4х185 мс - 48,4 - 3 441
4х240 мс - 54,8 - 4 413
5х70 мс - 36,7 - 1 913
5х95 мс - 42,2 - 2 564
5х120 мс - 46,4 - 3 026
5х150 мс - 50,9 - 3 780
5х185 мс - 56,7 - 4 494
5х240 мс - 63,6 - 5 780
