Медный кабель ВВГнг(А)-LSLTx

Алюминиевый кабель АВВГнг(А)-LS

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках, для эксплуатации в кабельных сооружениях и помещениях, в том числе для объектов использования атомной энергии в системах АС классов 3 и 4 по классификации НП-001-15

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Класс пожарной опасности
 П1б.8.2.2.2.
Диапазон температур эксплуатации, С
 -50 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

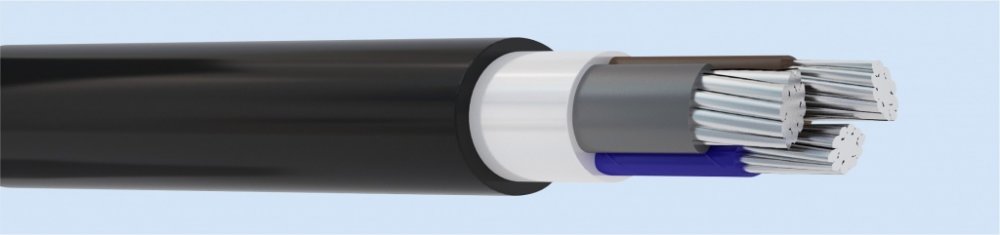

Конструкция

Токопроводящая жила - алюминиевая однопроволочная круглая (ок), однопроволочная секторная (ос),  многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - ПВХ пластикат пониженной пожарной опасности
Внутренняя оболочка с заполнением - ПВХ пластикат пониженной пожарной опасности
Оболочка - ПВХ пластикат пониженной пожарной опасности

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
1х1,5 5,4 5,8 - -
1х2,5 5,7 6,1 44 50
1х4 6,4 7,0 56 66
1х6 6,9 7,5 67 78
1х10 8,1 8,3 93 97
1х16 9,2 9,4 124 129
1х25 12,7 12,9 241 247
1х35 13,7 13,9 285 292
1х50 15,2 16,4 356 364
1х70 - 18,0 - -
1х95 - 19,9 - -
1х120 - 21,6 - -
1х150 - 23,5 - -
1х185 - 26,0 - -
1х240 - 28,4 - -
2х1,5 8,7 9,5 - -
2х2,5 9,5 10,3 121 141
2х4 10,8 12,0 159 194
2х6 11,8 13,0 193 231
2х10 14,1 14,5 278 293
2х16 16,0 16,4 364 380
2х25 21,0 21,4 725 749
2х35 23,0 23,4 887 913
2х50 26,3 26,7 1 159 1 188
3х1,5 9,1 9,9 - -
3х2,5 9,9 10,8 134 157
3х4 11,3 12,6 178 217
3х6 12,4 13,7 217 260
3х10 14,9 15,3 316 333
3х16 16,9 17,4 418 437
3х25 22,2 22,6 751 777
3х35 24,5 24,9 933 962
3х50 27,8 28,2 1 209 1 241
3х70 - 29,8 - 1 275
3х95 - 34,7 - 1 673
3х120 - 37,1 - 1 994
3х150 - 41,4 - 2 403
3х185 - 45,8 - 2 929
3х240 - 51,2 - 3 660
3х25+1х16 24,4 24,8 978 1 014
3х35+1х16 25,9 26,4 1 116 1 152
3х50+1х25 29,4 28,8 1 467 1 509
3х70+1х35 - 32,7 - 1 465
3х95+1х50 - 37,8 - 1 981
3х120+1х70 - 40,9 - 2 339
3х150+1х70 - 45,4 - 2 810
3х185+1х95 - 49,2 - 3 423
3х240+1х120 - 55,8 - 4 211
4х1,5 9,7 10,7 - -
4х2,5 10,7 11,6 157 184
4х4 12,3 13,7 210 258
4х6 13,5 14,9 258 310
4х10 16,3 16,8 381 401
4х16 18,5 19,0 507 530
4х25 24,4 24,8 921 953
4х35 26,8 27,2 1 134 1 169
4х50 30,5 30,9 1 479 1 556
4х70 - 33,2 - 1 652
4х95 - 38,3 - 2 152
4х120 - 41,5 - 2 525
4х150 - 46,1 - 3 112
4х185 - 49,9 - 3 780
4х240 - 56,6 - 4 742
5х1,5 10,5 11,6 - -
5х2,5 11,5 12,6 183 216
5х4 13,3 14,9 249 306
5х6 14,7 16,3 308 371
5х10 17,8 18,3 457 482
5х16 20,3 20,9 613 641
5х25 26,6 27,1 1 110 1 149
5х35 29,3 29,8 1 378 1 420
5х50 34,2 34,8 1 887 1 936
5х70 - 39,3 - -
5х95 - 45,7 - -
5х120 - 49,5 - -
5х150 - 55,3 - -
5х185 - 61,3 - -
5х240 - 69,2 - -
