Медный кабель ВВГ
Назад к товарам
Медный кабель ВВГнг(А)

Алюминиевый кабель АВВГнг(А)

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных электро-технических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц.

Кабели предназначены для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях)

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Класс пожарной опасности
 П1б.8.2.5.4
Диапазон температур эксплуатации, С
 -50 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5

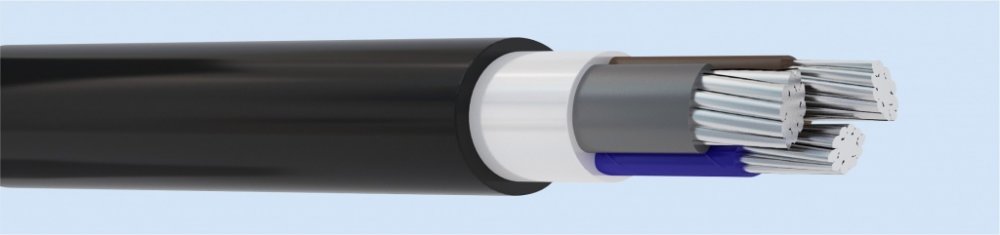

Конструкция

Токопроводящая жила - алюминиевая однопроволочная круглая (ок), однопроволочная секторная (ос), многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - ПВХ пластикат
Внутренняя оболочка с заполнением - ПВХ пластикат пониженной горючести
Оболочка - ПВХ пластикат пониженной горючести

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
1х2,5 5,7 6,1 39 45
1х4 6,4 7,0 50 59
1х6 6,9 7,5 60 69
1х10 8,1 8,3 84 87
1х16 9,2 9,4 113 117
1х25 12,7 12,9 210 216
1х35 13,7 13,9 252 258
1х50 - 16,4 - -
1х70 - 18 - -
1х95 - 19,9 - -
1х120 - 21,6 - -
1х150 - 23,5 - -
1х185 - 26 - -
1х240 - 28,4 - -
2х2,5 9,5 10,3 107 124
2х4 10,8 12 141 171
2х6 11,8 13 171 204
2х10 14,1 14,5 248 261
2х16 16,0 16,4 327 341
2х25 21,0 21,4 609 627
2х35 23,0 23,4 748 768
2х50 26,3 26,7 979 1 001
3х2,5 9,9 10,8 119 138
3х4 11,3 12,6 159 193
3х6 12,4 13,7 195 232
3х10 14,9 15,3 285 299
3х16 16,9 17,4 380 395
3х25 22,2 22,6 644 664
3х35 24,5 24,9 805 826
3х50 27,8 28,2 1 046 1 069
3х70 - 29,8 - 939
3х95 - 34,7 - 1 184
3х120 - 37,1 - 1 592
3х150 - 41,4 - 1 860
3х185 - 45,8 - 2 260
3х240 - 51,2 - 2 792
3х25+1х16 24,4 24,8 787 -
3х35+1х16 25,9 26,4 913 -
3х50+1х25 29,4 28,8 1 194 -
3х70+1х35 - 32,7 - 1 331
3х95+1х50 - 37,8 - 1 801
3х120+1х70 - 40,9 - 2 140
3х150+1х70 - 45,4 - 2 569
3х185+1х95 - 49,2 - 3 140
3х240+1х120 - 55,8 - 3 883
4х2,5 10,7 11,6 139 163
4х4 12,3 13,7 188 229
4х6 13,5 14,9 233 278
4х10 16,3 16,8 344 362
4х16 18,5 19,0 462 482
4х25 24,4 24,8 797 823
4х35 26,8 27,2 987 1 015
4х50 30,5 30,9 1 290 1 323
4х70 - 33,2 - 1 530
4х95 - 38,3 - 2 008
4х120 - 41,5 - 2 371
4х150 - 46,1 - 2 956
4х185 - 49,9 - 3 537
4х240 - 56,6 - 4 464
5х2,5 11,5 12,6 163 192
5х4 13,3 14,9 223 273
5х6 14,7 16,3 277 332
5х10 17,8 18,3 414 435
5х16 20,3 20,9 560 584
5х25 26,6 27,1 961 993
5х35 29,3 29,8 1 201 1 235
5х50 34,2 34,8 1 643 1 684
5х70 - 39,3 - 1 902
5х95 - 45,7 - 2 550
5х120 - 49,5 - 3 003
5х150 - 55,3 - 3 708
5х185 - 61,3 - 4 461
5х240 - 69,2 - 5 622
