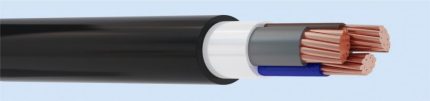

Медный кабель ВБШвнг(А)-LS-ХЛ

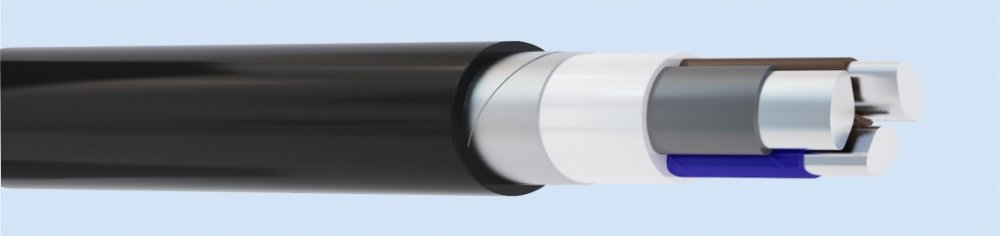

Алюминиевый кабель АВБШвнг(А)-LS-ХЛ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных электро-технических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 ХЛ
Категория размещения
 1-5
Класс пожарной опасности
 П1б.8.2.2.2.
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5
Конструкция

Токопроводящая жила - алюминиевая однопроволочная круглая (ок), однопроволочная секторная (ос),  многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости
Внутренняя оболочка с заполнением - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости
Бронепокров - две стальные оцинкованные ленты
Защитный шланг - ПВХ пластикат пониженной пожарной опасности и повышенной морозостойкости

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
2x2,5 ок 11,5 12,3 234 265
2x4 ок 12,9 13,9 291 333
2x6 ок 13,9 14,9 338 383
2x10 ок 16,0 16,4 446 467
2х16 ок 17,9 18,3 553 575
2х25 ок 20,9 21,3 750 776
2х35 ок 22,9 23,7 904 957
2х50 ок 26,1 26,5 1 169 1 200
3x2,5 ок 12,0 12,8 251 285
3x4 ок 13,4 14,5 314 361
3x6 ок 14,5 15,6 368 418
3x10 ок 16,8 17,2 490 507
3х16 ок 18,8 19,2 613 637
3х25 ок 22,0 22,4 840 868
3х35 ок 24,6 25 1 045 1 076
3х50 ок 27,6 28,1 1 323 1 357
4x2,5 ок 12,7 13,7 282 322
4x4 ок 14,3 15,5 357 412
4x6 ок 15,5 16,7 421 480
4x10 ок 18,1 18,6 563 589
4х16 ок 20,3 20,8 718 748
4х25 ок 24,4 24,8 1 029 1 063
4х35 ок 26,8 27,2 1 254 1 291
4х50 ок 30,2 30,7 1 602 1 644
5x2,5 ок 13,5 14,6 322 370
5x4 ок 15,3 16,7 413 481
5x6 ок 16,7 18,0 492 559
5x10 ок 19,5 20,1 667 699
5х16 ок 22,1 22,6 868 904
5х25 ок 26,5 27,1 1 241 1 283
5х35 ок 29,2 29,8 1 518 1 564
5х50 ок 33,5 34,4 1 991 2 080
3х50 мс - 25,7 - 1 077
3х70 мс - 28,9 - 1 338
3х95 мс - 33,2 - 1 737
3х120 мс - 36,3 - 2 097
3х150 мс - 39,8 - 2 514
3х185 мс - 43,9 - 3 020
3х240 мс - 49,2 - 3 764
4х50 мс - 29,2 - 1 347
4х70 мс - 32,5 - 1 692
4х95 мс - 37,3 - 2 229
4х120 мс - 40,4 - 2 609
4х150 мс - 45,3 - 3 247
4х185 мс - 49,4 - 3 838
4х240 мс - 55,6 - 4 836
5х70 мс - 37,7 - 2 152
5х95 мс - 43,2 - 2 792
5х120 мс - 47,4 - 3 325
5х150 мс - 51,9 - 3 985
5х185 мс - 57,5 - 4 838
5х240 мс - 64,4 - 5 974
