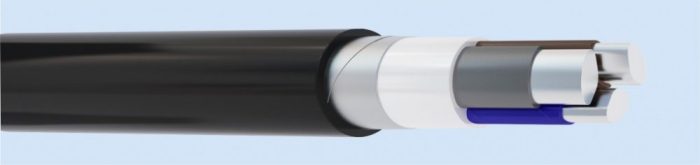

Алюминиевый кабель АВБШвнг(А)-LS

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках, для эксплуатации в кабельных сооружениях и помещениях, в том числе для объектов использования атомной энергии в системах АС классов 3 и 4 по классификации НП-001-15

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Класс пожарной опасности
 П1б.8.2.2.2.
Диапазон температур эксплуатации, С
 -50 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5
Конструкция

Токопроводящая жила - алюминиевая однопроволочная круглая (ок), однопроволочная секторная (ос); многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - ПВХ пластикат пониженной пожарной опасности
Внутренняя оболочка с заполнением - ПВХ пластикат пониженной пожарной опасности
Бронепокров - две стальные оцинкованные ленты
Защитный шланг - ПВХ пластикат пониженной пожарной опасности

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
1х10 - 12,3 - 342
1х16 - 13,2 - 424
1х25 - 14,7 - 555
1х35 - 15,7 - 673
1х50 - 17,2 - 844
2х1,5 11,9 12,7 284 318
2х2,5 12,7 13,5 330 366
2х4 14,0 15,2 413 472
2х6 15,0 16,2 490 553
2х10 17,3 17,7 669 692
2х16 19,2 19,6 857 882
2х25 22,2 22,6 1 239 1 267
2х35 24,6 25 1 567 1 598
2х50 27,7 28,1 2 019 2 053
3х1,5 12,3 13,1 309 346
3х2,5 13,1 14 365 404
3х4 14,5 15,8 464 528
3х6 15,6 16,9 560 628
3х10 18,1 18,5 769 794
3х16 20,1 20,6 1 019 1 046
3х25 23,4 24,2 1 426 1 482
3х35 25,9 26,3 1 823 1 857
3х50 29,2 29,6 2 373 2 410
3х70 - 31,2 - 2 888
3х95 - 36,1 - 3 840
3х120 - 38,5 - 4 598
3х150 - 42,8 - 5 615
3х185 - 47,2 - 6 874
3х240 - 52,6 - 8 628
3х25+1х16 25,8 26,2 1 725 1 763
3х35+1х16 27,3 27,8 2 058 2 095
3х50+1х25 30,8 31,3 2 707 2 749
3х70+1х35 - 34,5 - 3 405
3х95+1х50 - 39,2 - 4 448
3х120+1х70 - 42,3 - 5 417
3х150+1х70 - 46,8 - 6 528
3х185+1х95 - 50,6 - 7 911
3х240+1х120 - 57,6 - 10 079
4х1,5 12,9 13,9 - 391
4х2,5 13,9 14,8 - 462
4х4 15,5 16,9 497 613
4х6 16,7 18,1 614 729
4х10 19,5 20,0 868 947
4х16 21,7 22,2 1 178 1 265
4х25 25,8 26,2 1 707 1 867
4х35 28,2 28,6 2 174 2 360
4х50 31,9 32,7 - 3 125
4х70 - 35,0 - 3 762
4х95 - 39,7 - 4 895
4х120 - 42,9 - 5 910
4х150 - 47,5 - 7 317
4х185 - 51,3 - 8 816
4х240 - 58,4 - 11 267
5х1,5 13,7 14,8 391 443
5х2,5 14,7 15,8 474 528
5х4 16,5 18,1 620 701
5х6 17,9 19,5 757 852
5х10 21,0 21,5 1 082 1 118
5х16 23,5 24,5 1 470 1 534
5х25 28,0 28,5 2 184 2 230
5х35 30,7 31,2 2 785 2 834
5х50 35,6 36,2 3 747 3 804
