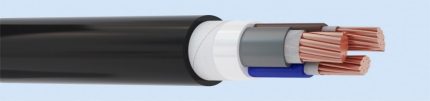

Медный кабель ВБШвнг(А)-ХЛ

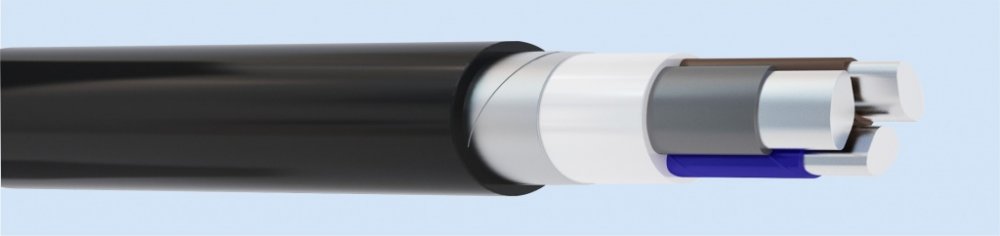

Алюминиевый кабель АВБШвнг(А)-ХЛ

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных электро-технических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Казахстан,Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 0,66; 1
Климатическое исполнение
 ХЛ
Категория размещения
 1-5
Класс пожарной опасности
 П1б.8.2.5.4
Диапазон температур эксплуатации, С
 -60 до +50
Монтаж кабелей производится при температуре не ниже, С
 -15
Допустимый радиус изгиба при монтаже, диаметров кабеля
 для одножильных — 10 для многожильных — 7,5
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 5
Конструкция

Токопроводящая жила - алюминиевая однопроволочная круглая (ок), однопроволочная секторная (ос),  многопроволочная круглая (мк), многопроволочная секторная (мс)
Изоляция - холодостойкий ПВХ пластикат
Внутренняя оболочка с заполнением - холодостойкий ПВХ пластикат пониженной горючести
Бронепокров - две стальные оцинкованные ленты
Защитный шланг - холодостойкий ПВХ пластикат пониженной горючести

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
0,66 кВ 1 кВ 0,66 кВ 1 кВ
2x2,5 ок 11,5 12,3 195 220
2x4 ок 12,9 13,9 242 277
2x6 ок 13,9 14,9 283 320
2x10 ок 16,0 16,4 374 390
2х16 ок 17,9 18,3 464 482
2х25 ок 20,9 21,3 631 651
2х35 ок 22,9 23,7 763 805
2х50 ок 26,1 26,5 986 1 011
3x2,5 ок 12,0 12,8 211 239
3x4 ок 13,4 14,5 265 303
3x6 ок 14,5 15,6 311 352
3x10 ок 16,8 17,2 416 429
3х16 ок 18,8 19,2 524 544
3х25 ок 22,0 22,4 721 744
3х35 ок 24,6 25 899 924
3х50 ок 27,6 28,1 1 142 1 170
4x2,5 ок 12,7 13,7 238 271
4x4 ок 14,3 15,5 302 348
4x6 ок 15,5 16,7 358 407
4x10 ок 18,1 18,6 480 502
4х16 ок 20,3 20,8 618 642
4х25 ок 24,4 24,8 886 915
4х35 ок 26,8 27,2 1 087 1 118
4х50 ок 30,2 30,7 1 395 1 429
5x2,5 ок 13,5 14,6 272 312
5x4 ок 15,3 16,7 350 406
5x6 ок 16,7 18,0 419 474
5x10 ок 19,5 20,1 570 597
5х16 ок 22,1 22,6 749 778
5х25 ок 26,5 27,1 1 072 1 106
5х35 ок 29,2 29,8 1 320 1 357
5х50 ок 33,5 34,4 1 732 1 802
3х50 мс - 25,7 - 965
3х70 мс - 28,9 - 1 208
3х95 мс - 33,2 - 1 572
3х120 мс - 36,3 - 1 907
3х150 мс - 39,8 - 2 296
3х185 мс - 43,9 - 2 760
3х240 мс - 49,2 - 3 449
4х50 мс - 29,2 - 1 212
4х70 мс - 32,5 - 1 531
4х95 мс - 37,3 - 2 027
4х120 мс - 40,4 - 2 387
4х150 мс - 45,3 - 2 965
4х185 мс - 49,4 - 3 520
4х240 мс - 55,6 - 4 441
5х70 мс - 37,7 - 1 950
5х95 мс - 43,2 - 2 535
5х120 мс - 47,4 - 3 030
5х150 мс - 51,9 - 3 648
5х185 мс - 57,5 - 4 428
5х240 мс - 64,4 - 5 496
