Алюминиевый кабель ААБл
Назад к товарам
Алюминиевый кабель ААБ2л

Алюминиевый кабель ААШв

Цена по запросу

Область применения: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

Если вы не нашли необходимую кабельную продукцию на нашем сайте, свяжитесь с нами. Мы постараемся найти и предложить вам необходимую кабельную продукцию.

Производитель:

Россия
Добавить в список желаний
Категории: , , Метка: Бренд:
Технические характеристики
Номинальное напряжение, кВ
 1, 6, 10
Климатическое исполнение
 УХЛ,Т
Категория размещения
 1,5
Код ОКПД2
 27.32.14.112
Диапазон температур эксплуатации, С
 -50 до +50
Допустимый радиус изгиба при монтаже, диаметров кабеля
 25
Срок службы кабеля, лет
 30
Гарантийный срок эксплуатации, лет
 4,5

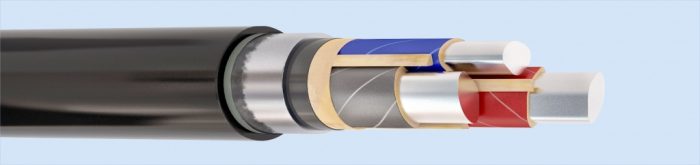

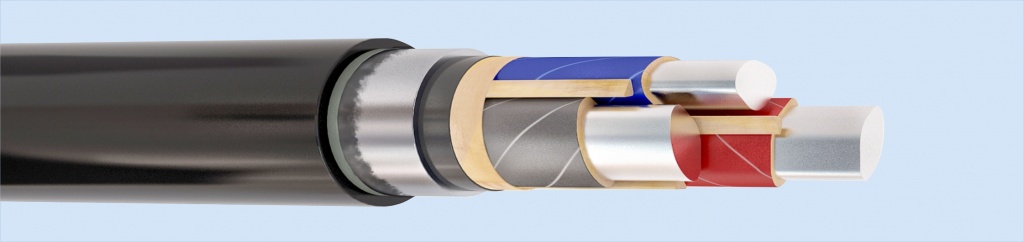

Конструкция

Жила - алюминиевая однопроволочная или многопроволочная секторной или круглой формы
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная алюминиевая
Защитный покров - битумный слой, лента ПЭТ-Э пленки и выпрессованная ПВХ оболочка

Все диаметры и масса кабеля
Число жил и сечение, мм2 Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
1 кВ 6 кВ 10 кВ 1 кВ 6 кВ 10 кВ
3х35 22,1 29,7 33,6 742 1194 1466
3х50 24,2 31,7 36,0 921 1401 1732
3х70 27,4 34,8 38,8 1199 1710 2037
3х95 30,3 37,8 41,8 1484 2058 2403
3х120 33,3 40,2 44,2 1809 2377 2745
3х150 36,2 42,7 47,1 2163 2735 3185
3х185 39,5 46,0 50,2 2589 3213 3674
3х240 43,6 49,4 53,4 3197 3845 4309
3х35+1х16 23,7 - - 839 - -
3х50+1х25 26,4 - - 1078 - -
3х70+1х50 29,3 - - 1364 - -
3х95+1х50 32,6 - - 1707 - -
3х120+1х70 36,0 - - 2126 - -
3х150+1х70 38,8 - - 2473 - -
3х185+1х95 42,2 - - 2965 - -
4х35 25,2 - - 955 - -
4х50 27,9 - - 1207 - -
4х70 30,6 - - 1500 - -
4х95 34,0 - - 1877 - -
4х120 38,0 - - 2349 - -
4х150 40,0 - - 2673 - -
4х185 43,9 - - 3230 - -
4х240 48,3 - - 3991 - -
